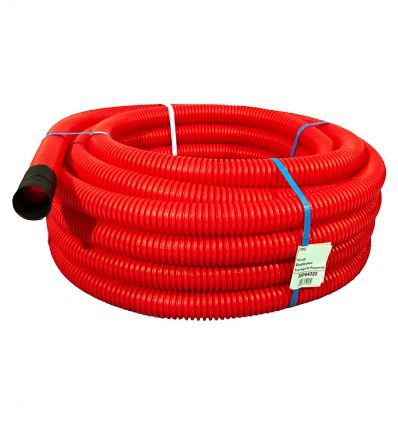

Pourquoi choisir notre gaine TPC 90 mm ?
Notre gaine TPC 90 mm, en polyoléfine et normée NF EN 61386‑24, assure une protection des câbles et tuyaux enterrés. Avec sa surface extérieure annelée, la janolène est très robuste et sécurise les réseaux contre les chocs, l'humidité ou les changements de température.
La taille de vos chantiers peut varier. Ainsi, nous vous proposons des gaines de 25 ou 50 mètres à couper au cutter si nécessaire.
La matière de notre produit étant inflammable, il n'est implantable qu'en extérieur.
La norme NF P 98‑332 régit le marquage des réseaux enterrés. Elle oblige la mise en place un filet de sécurisation des canalisations pour avertir de la présence d'une gaine. De plus, elle impose le code couleur suivant afin de rapidement identifier le type de canalisation concerné :
- Vert pour le télécom
- Rouge pour l'électricité
- Bleu pour l'eau potable
- Jaune pour le gaz. Gaines disponibles sur devis.
Découvrez toutes nos gaines de protection de canalisation. Les dimensions les plus recherchées sont le fourreau TPC 63 mm et le fourreau TPC 40 mm.
Mise en place du fourreau TPC 90 mm
Grâce à sa surface intérieure lisse et à son tire-fil intégré, il est très facile de faire passer un câble ou un tuyau dans le fourreau TPC. Il suffit de suivre ces étapes :
- Placez la gaine sur un sol rigide, sain et propre (souvent sur une fouille).
- Attachez le câble ou tuyau à insérer au tire-fil de la gaine.
- Tirez sur le tire-fil depuis l'autre extrémité pour faire ressortir le câble.
La gaine intègre le manchon de raccordement.
Caractéristiques de la janolène 90 mm
Couleurs :
Diamètre :
| Modèles ∅ |
∅ Ext. minimum (mm) |
∅ Ext. maximum
(mm) |
∅ Int. minimum
(mm)
|
∅ Int. maximum
(mm)
|
Rayon de cintrage
(mm)
|
∅ Int. normatives
(mm)
|
| 40 mm |
40 |
40,8 |
30,8 |
32 |
240 |
≥ 30 |
| 50 mm |
50 |
51 |
38,5 |
39,5 |
300 |
≥ 37 |
| 63 mm |
63 |
64,2 |
49,5 |
52 |
328 |
≥ 47 |
| 75 mm |
75 |
76,4 |
61,4 |
62,2 |
450 |
≥ 56 |
| 90 mm |
90 |
91,7 |
73,5 |
74,7 |
450 |
≥ 67 |
| 110 mm |
110 |
112 |
90,8 |
92,5 |
450 |
≥ 82 |
| 160 mm |
160 |
162,9 |
135,5 |
136,6 |
700 |
≥ 120 |
Longueurs :
Option comprise : Tire-fil
Matière : Polyoléfine
Fiche technique
