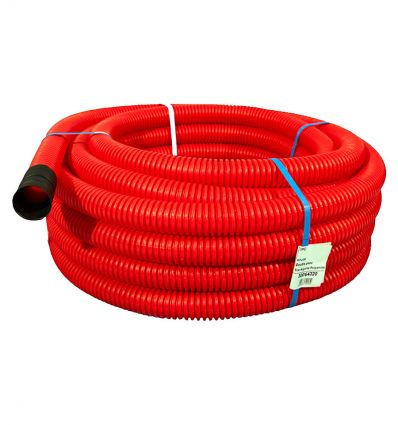

Les avantages de notre gaine TPC 75 mm
La gaine TPC 75 mm sert à protéger les câbles et tuyaux des réseaux enterrés contre les changements de températures, l'eau mais aussi les chocs et écrasements qu'ils pourraient subir sur le chantier. Notre produit est fabriqué en polyoléfine avec une surface extérieure annelée afin d'être très solide. Notre produit est inflammable et ne peut donc pas être installé en intérieur. Il est uniquement destiné à une application en extérieur.
La norme NF P 98‑332 impose un code couleur spécifique pour savoir quel type de câble ou tuyau le fourreau protège. De plus, elle oblige les entreprises de TP à installer un grillage avertisseur de canalisation de la même couleur que la gaine 30 cm au-dessus de celle-ci. Voici le code couleur à respecter :
- Rouge pour les réseaux électriques
- Bleu pour les réseaux d'eau potable
- Vert pour les réseaux de télécommunication
- Jaune pour le gaz (disponible sur devis)
Une fois que vous aurez choisi la couleur dont vous avez besoin, vous pouvez choisir la longueur parmi celles disponibles : 25 ou 50 mètres.
Nous avons une large gamme de janolène TPC. Découvrez notre fourreau TPC 50 mm ou notre gaine TPC 110 mm en polyoléfine.
Comment installer le fourreau rouge, bleu ou vert ?
Un autre avantage de notre fourreau TPC est qu'il est facile à mettre place grâce à sa surface intérieure lisse et à son tire-fil intégré. Pour l'installation, respectez simplement ces 3 étapes :
- Placez la gaine sur une surface propre et dure (généralement une fouille)
- Attachez le tire-fil à l'extrémité du câble ou tuyau
- Tirez depuis l'autre côté de la gaine jusqu'à ce que le câble ou tuyau sorte
Le fourreau dispose du manchon de raccordement en PVC.
Caractéristiques de la janolène diamètre 75 mm
Diamètre :
| Modèles ∅ |
∅ Ext. minimum (mm) |
∅ Ext. maximum
(mm) |
∅ Int. minimum
(mm)
|
∅ Int. maximum
(mm)
|
Rayon de cintrage
(mm)
|
∅ Int. normatives
(mm)
|
| 40 mm |
40 |
40,8 |
30,8 |
32 |
240 |
≥ 30 |
| 50 mm |
50 |
51 |
38,5 |
39,5 |
300 |
≥ 37 |
| 63 mm |
63 |
64,2 |
49,5 |
52 |
328 |
≥ 47 |
| 75 mm |
75 |
76,4 |
61,4 |
62,2 |
450 |
≥ 56 |
| 90 mm |
90 |
91,7 |
73,5 |
74,7 |
450 |
≥ 67 |
| 110 mm |
110 |
112 |
90,8 |
92,5 |
450 |
≥ 82 |
| 160 mm |
160 |
162,9 |
135,5 |
136,6 |
700 |
≥ 120 |
Longueurs :
Couleurs disponibles :
Matière : Polyoléfine
Spécificité : Tire fil intégré
Fiche technique
