Tout savoir sur la glissiere de securite routiere NF
Conçue pour assurer la sécurité des usagers de la route, cette glissiere de securite routiere NF est conforme aux normes françaises (NF P98-415 et NF P98-416) et certifiée par ASCQUER.
Elle peut être implantée en accotement ou en séparation de voies (terre-plein central) car elle a été crash testée selon les normes en vigueur. (Il n’y a pas de restriction de limitation de vitesse pour l’implantation de glissière. Le critère moins de 70 km/h permet de s’affranchir de la longueur d’implantation minimum, par exemple en suivant le principe "Il vaut mieux une petite protection que rien du tout").
Fabriqué en acier galvanisé à chaud, ce dispositif de retenue permet de retenir un véhicule en cas d’impact tout en protégeant les obstacles fixes situés à proximité.
Cette glissière de sécurité NF possède des lisses de 4 mètres.
Deux versions sont disponibles selon l’espace disponible derrière la glissière :
-

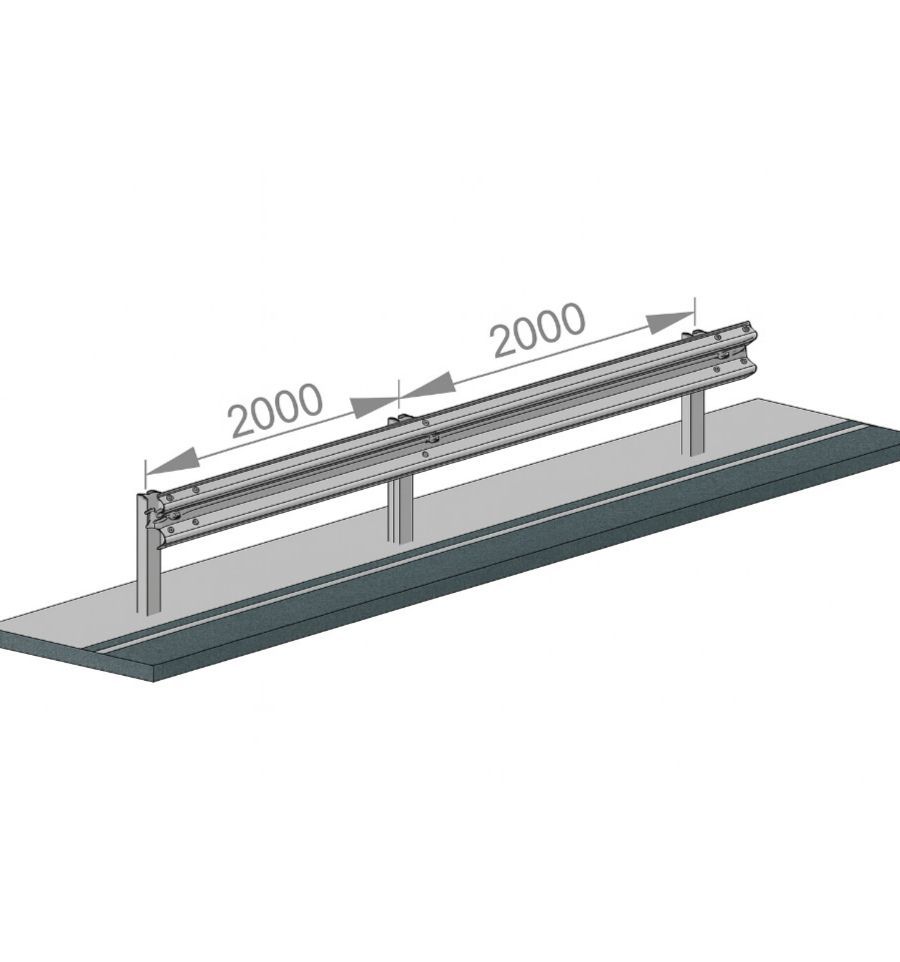

Une version à faible déflexion (GS2), plus rigide, idéale pour les zones étroites. Des supports supplémentaires y sont implantés tous les 2 mètres. Son niveau de performance transcrit selon EN 1317-2 est : N2-W5 (1,34 m) - Dn (1,06 m). Cette version permet d'isoler un obstacle à plus de 1,34 m de la glissière.
-

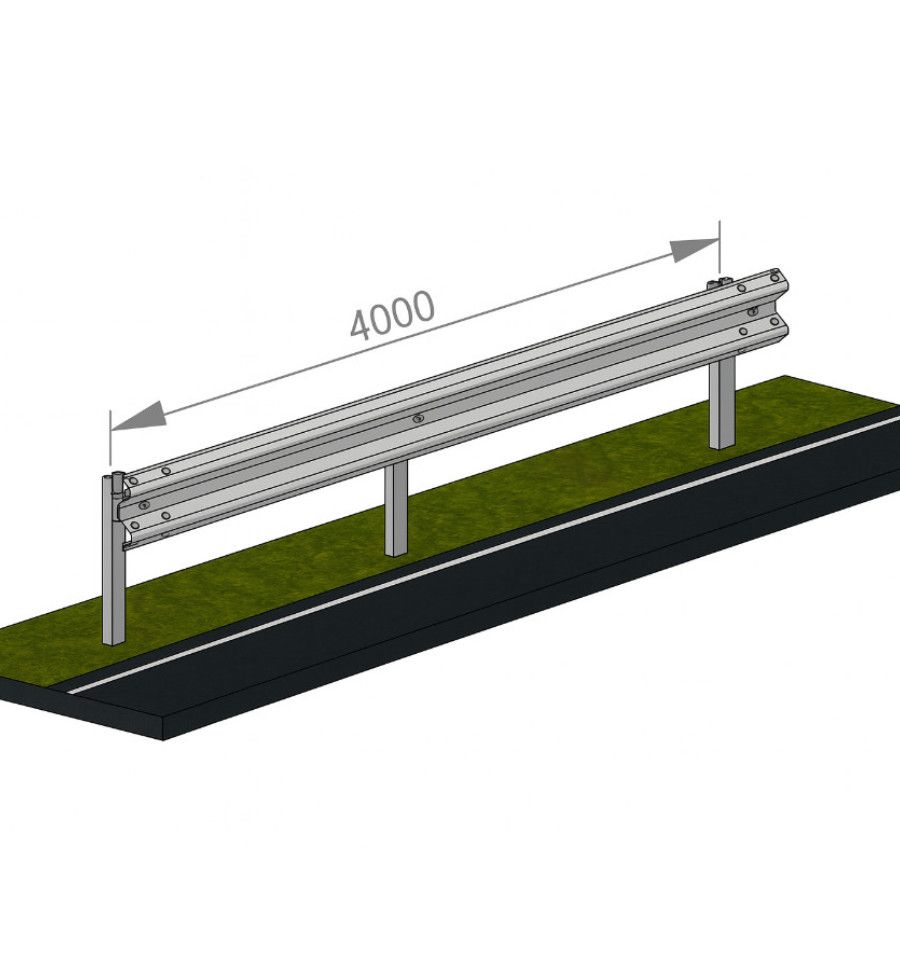

Une version standard (GS4), plus souple, recommandée pour les zones dégagées. Son niveau de performance transcrit selon EN 1317-2 est : N2-W6 (1,86 m) - Dn (1,56 m). Celle-ci permet d'isoler un obstacle de plus de 1,86 m.
L'installation de la glissière est raccordable sur un réseau de glissière NF existant, rendant ce modèle de glissière particulièrement adapté aux projets de réparation inférieur à 200 mètres de long.

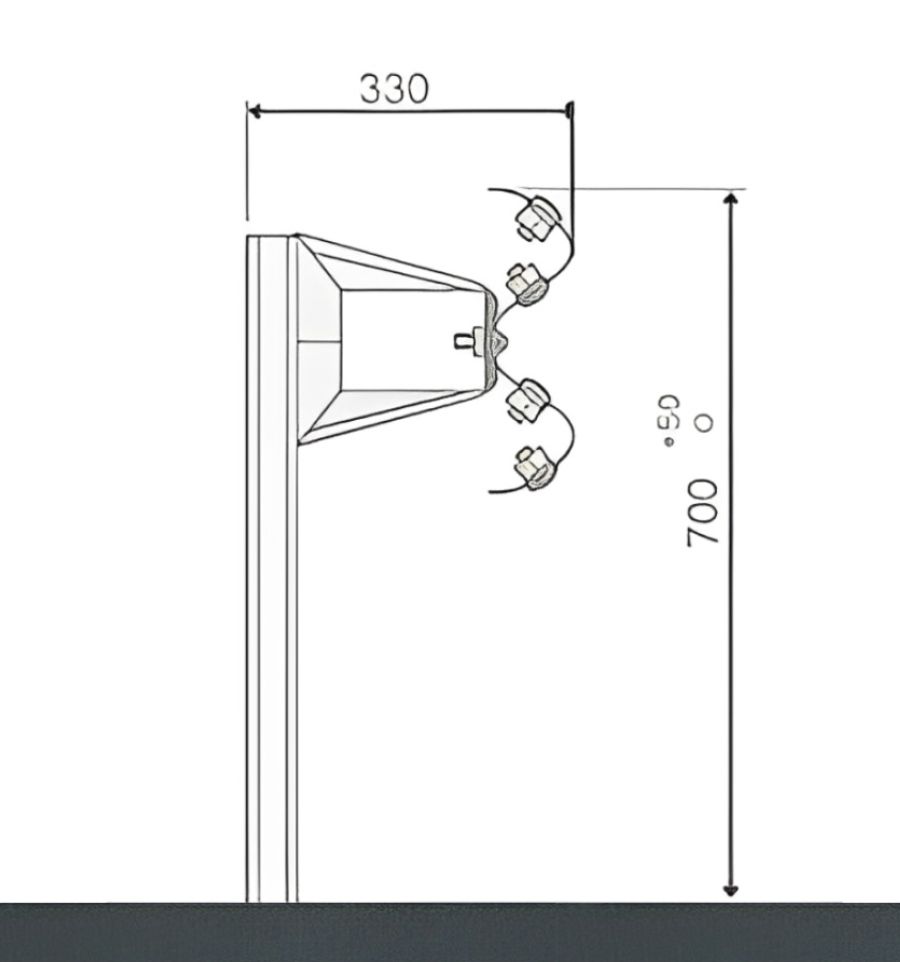

Les fixations de cette glissière sont des poteaux à sceller. Sur un terrain plat, les poteaux doivent faire 1,50 m et avec une hauteur hors sol de 80 cm.
Pour implantation en zone montagneuse ou s’il réside un fort dévers à l’arrière du dispositif, il est possible d’utiliser des supports de 2m de long avec toujours une hauteur hors sol de 80cm.
Fixations platine sur devis.
Cependant, dans le cas de travaux neufs, ou si la réparation concerne une longueur supérieure à 200 m, la réglementation impose l’usage de glissières conformes à la norme européenne (EN 1317), disponibles sur demande de devis.
Ce système reste une solution fiable, économique et conforme pour prolonger ou réparer un tronçon de glissière sans remplacer l’ensemble de l’installation existante.
Cette glissière est disponible uniquement en multiple de 4 mètres linéaires. Le prix affiché est pour 1 mètre linéaire.

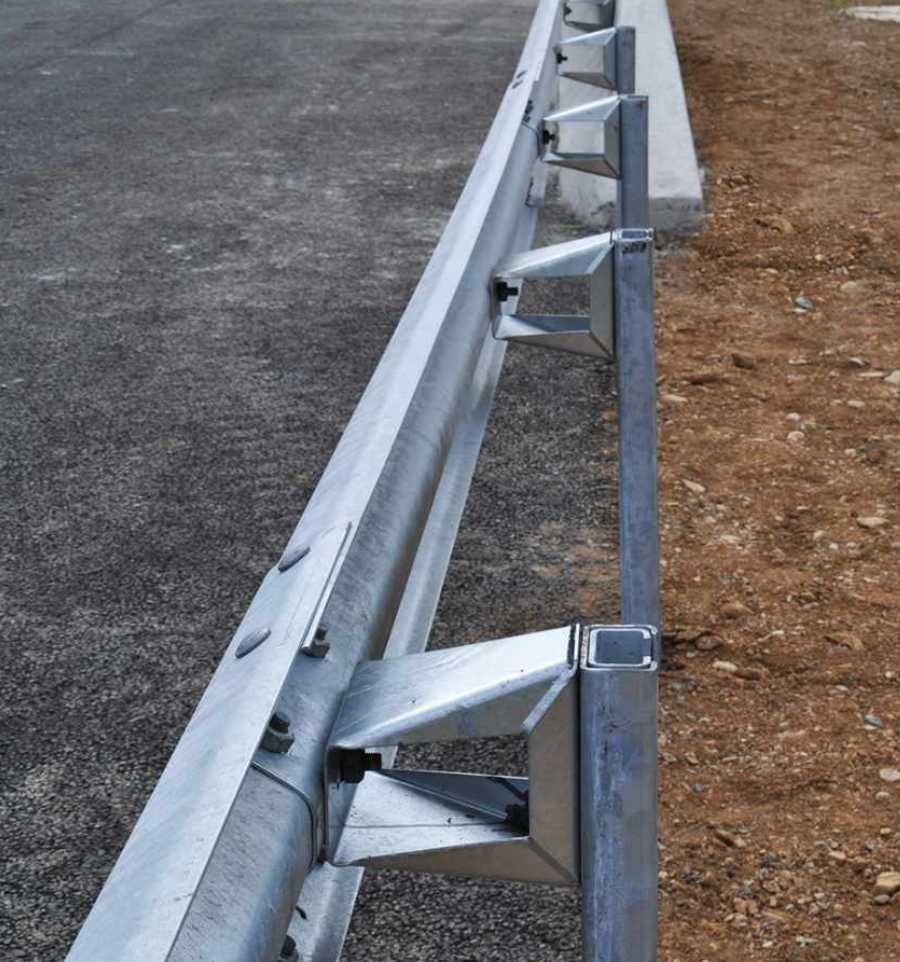

La différence avec la glissière de sécurité métal à utiliser sur site privé réside en l’ajout d’écarteurs entre le support et la lisse faisant de ce système un dispositif de retenue certifié pour le réseau routier.

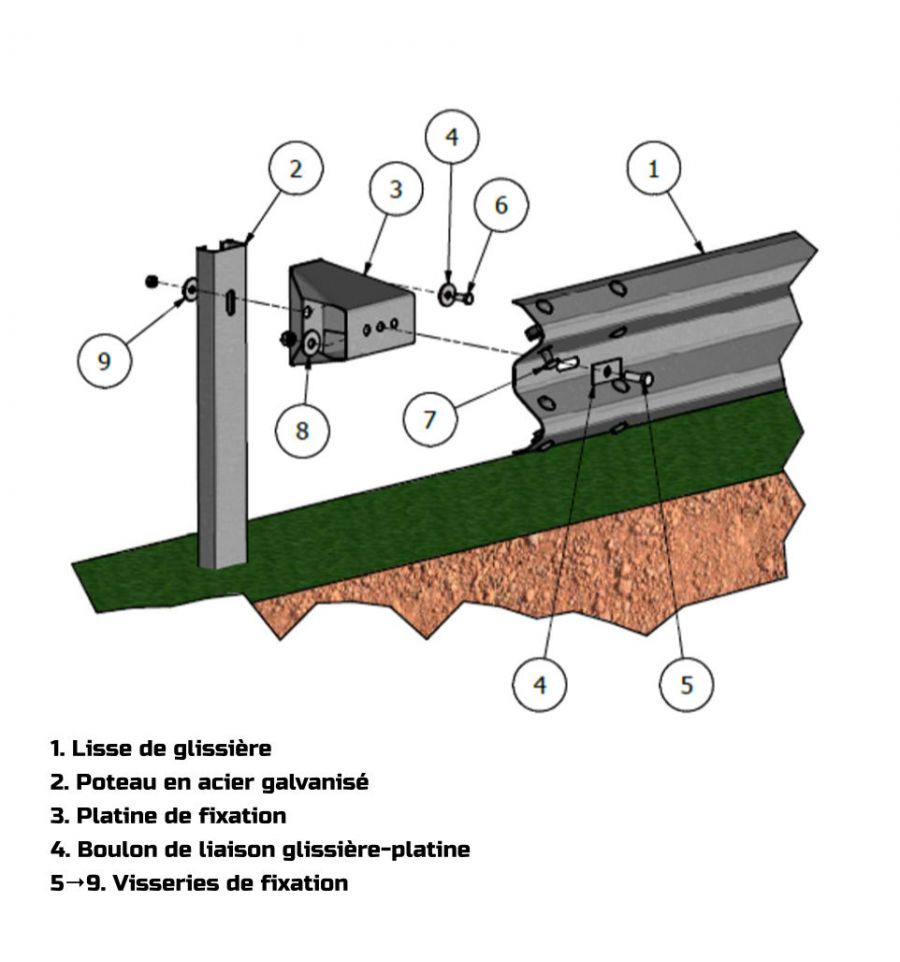

Comment constituer et installer la glissiere de securite metallique ?
Elle est facilement raccordable sur un réseau de glissière NF existant, ce qui en fait une solution idéale pour des extensions ou des réparations localisées.
En fonction du type de glissière choisi, la distance à respecter entre les poteaux varie:
- tous les 2 mètres pour la GS2
- tous les 4 mètres pour la GS4
La déflexion dynamique impose également de prévoir un espace libre derrière la glissière :
- 1,34 m minimum pour la GS2
- 1,86 m pour la GS4
Enfin, la longueur minimale d’installation requise est de 80 mètres linéaires consécutifs sur le réseau limité à plus de 70km/h, conformément aux normes de sécurité en vigueur.
Pour tout projet incluant une courbe ou une longueur supérieure à 200 m, n’hésitez pas à nous contacter pour un devis personnalisé.
Aussi, pour toute demande d'embout (queue de carpe, about parking ou extrémité enterrée), faites-nous une demande de devis.
Caractéristiques techniques de la glissière de sécurité normée
|
GS2 |
GS4 |
|
Longueur lisse en profil AF
|
4 315 mm
|
|
Longueur poteau à sceller
|
1,5 ou 2 m
|
|
Longueur minimal implantation
|
80 mètres linéaires |
|
Boulonneries NF incluse ?
|
Oui |
|
Interdistance support
|
2 m |
4 m |
|
Déflexion dynamique normalisée
|
1,06 m
|
1,56 m
|
|
Isole un obstacle situé à
|
1,34 m
|
1,86 m
|
|
Matériaux
|
Acier galvanisé à chaud selon ISO1461
Lisse et support en acier S235 JR
|
|
Normes respectées
|
EN 1317-2 : N2-W5-A
NF P98-415 (02/2018)
NF P98-416
Certifié ASCQUER
|
EN 1317-2 est : N2-W6-A
NF P98-415 (02/2018) et NF P98-416 (07/2018)
Certfié ASCQUER
|
Pour toute demande de glissière personnalisée, pensez à nous envoyer un devis en répondant à ces questions :
- Quelles fixations ?
- Quels types d'embouts ?
- Quel est le nombre de sections ? cela va conditionner le nombre de poteaux.
- Avez-vous besoin d'une ouverture ?
- Faut-il des angles ? Quel degré ? Si angle à 90°, convexes ou concaves ?
- Pensez à rajouter un plan, lors de votre demande
