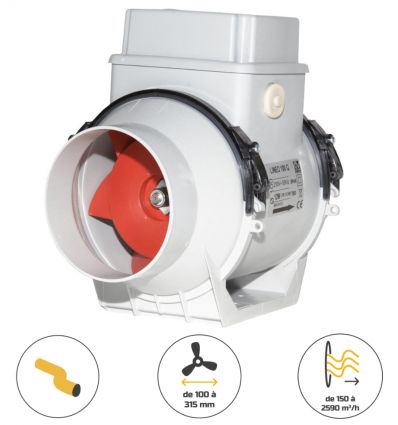

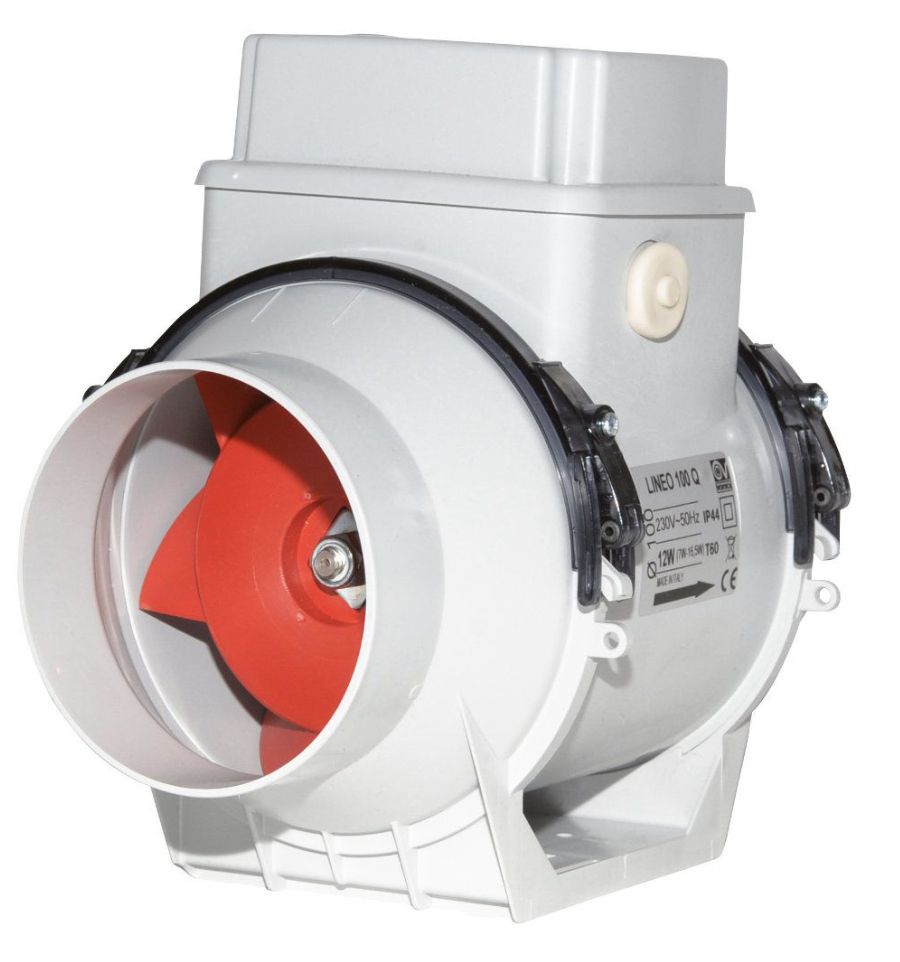

Extracteur d'air industriel centrifuge en conduit
90,49 € HT 108,59 € TTC
Description de l'extracteur d'air professionnel

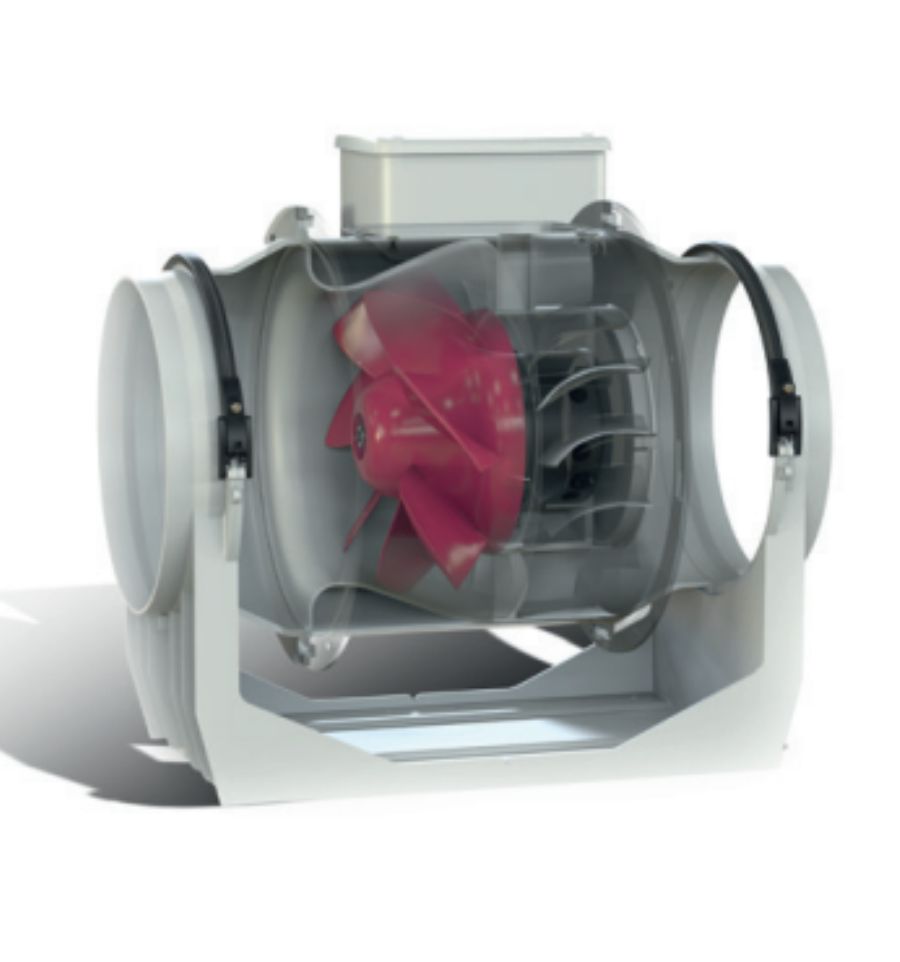

Cet extracteur d'air en polypropylène est idéal pour une installation avec un conduit de ventilation souple ou un conduit de ventilation semi-rigide. Il est composé d'hélice-centrifuges et fonctionne grâce à un moteur électrique de 230 V.

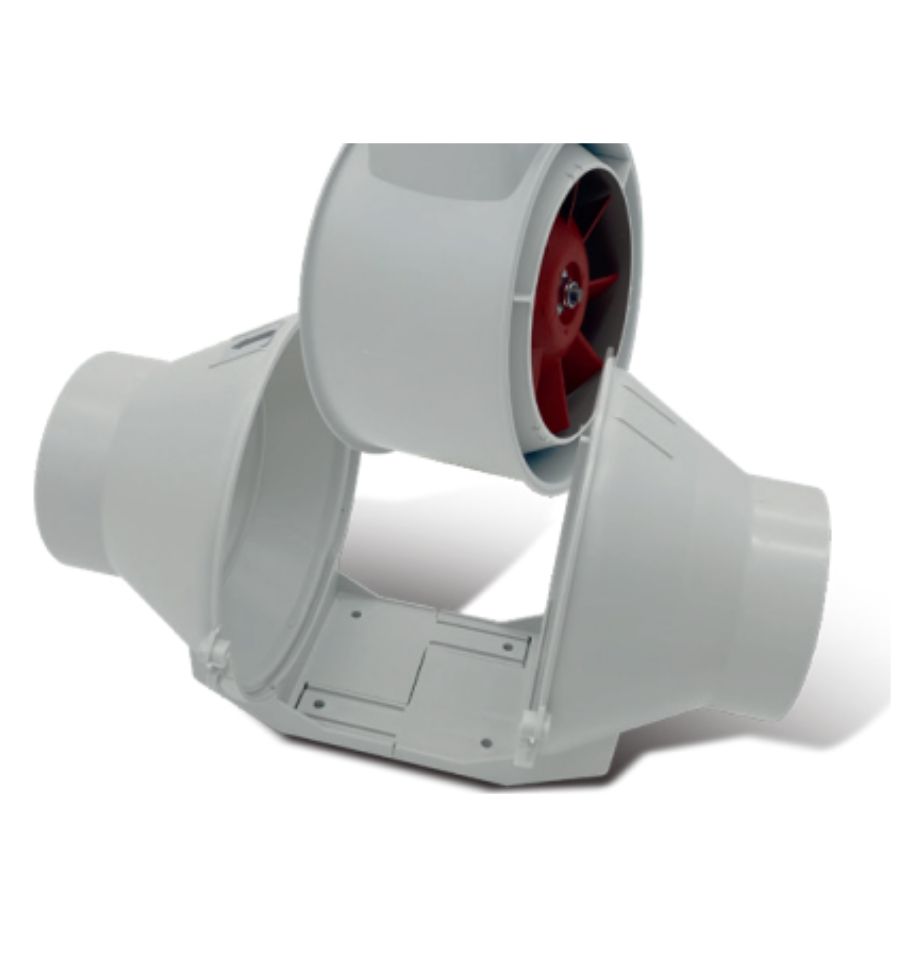

Le corps de moteur est totalement démontable pour une maintenance simple.
Il est disponible avec options :
- Selon le diamètre (ouverture du conduit) souhaité : 100, 125, 150, 160, 200, 250, 315 mm

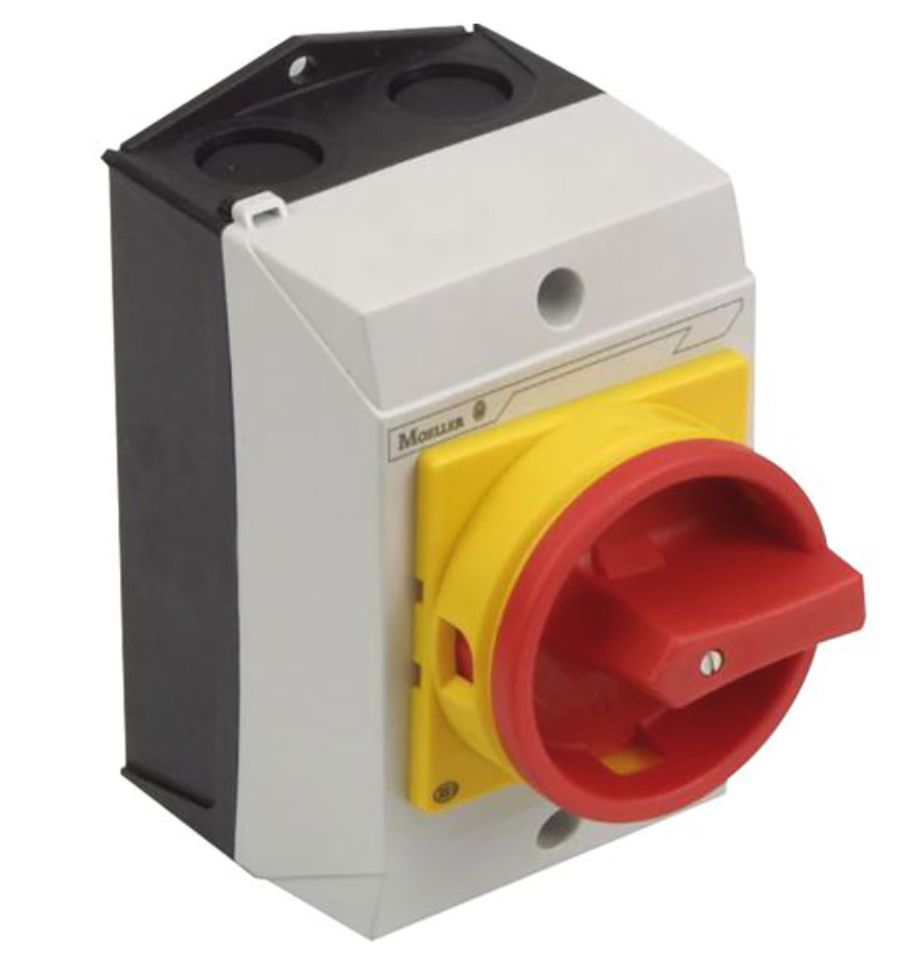

- Avec ou sans interrupteur de proximité, afin de contrôler la marche et l'arrêt.

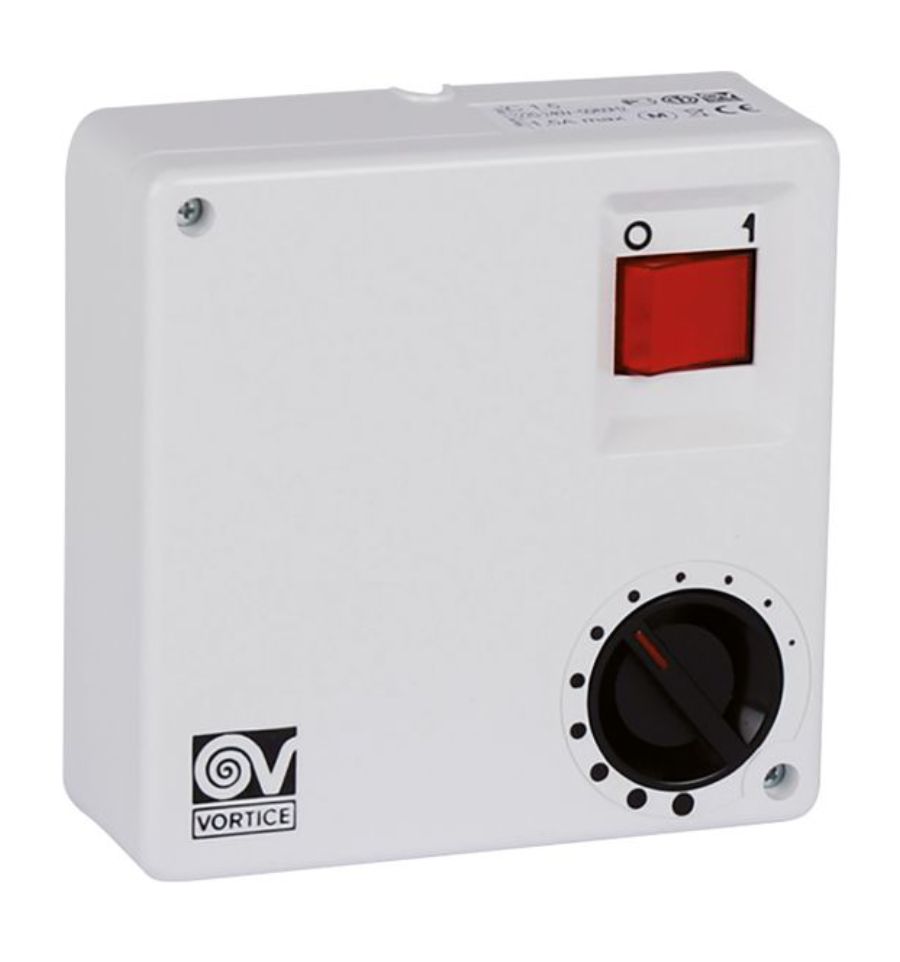

- Avec ou sans variateur de vitesse pour les modèles sans temporisation. Les modèles de 100 à 250 mm de diamètre disposent de deux vitesses, le modèle de 315 mm de diamètre en a 3.
- Avec ou sans temporisation qui lui permet de continuer à fonctionner après l'extinction de l'interrupteur (durant une durée réglable).

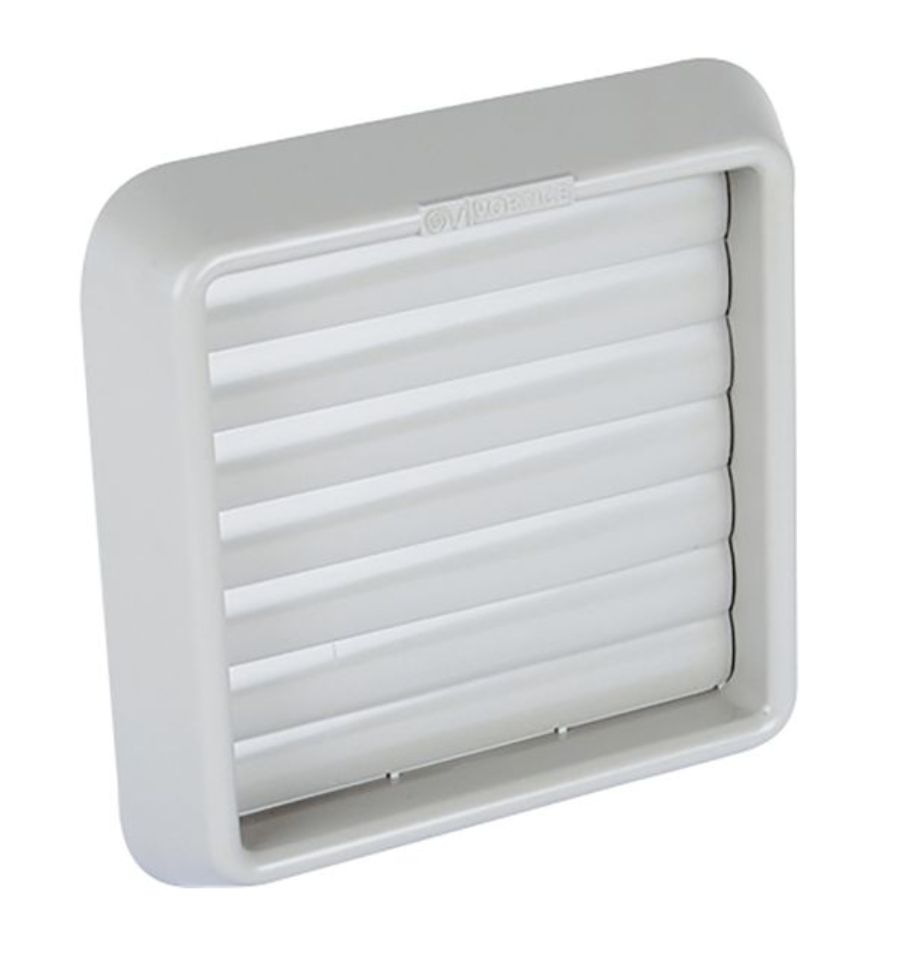

- Avec ou sans grille à volets anti-retour.

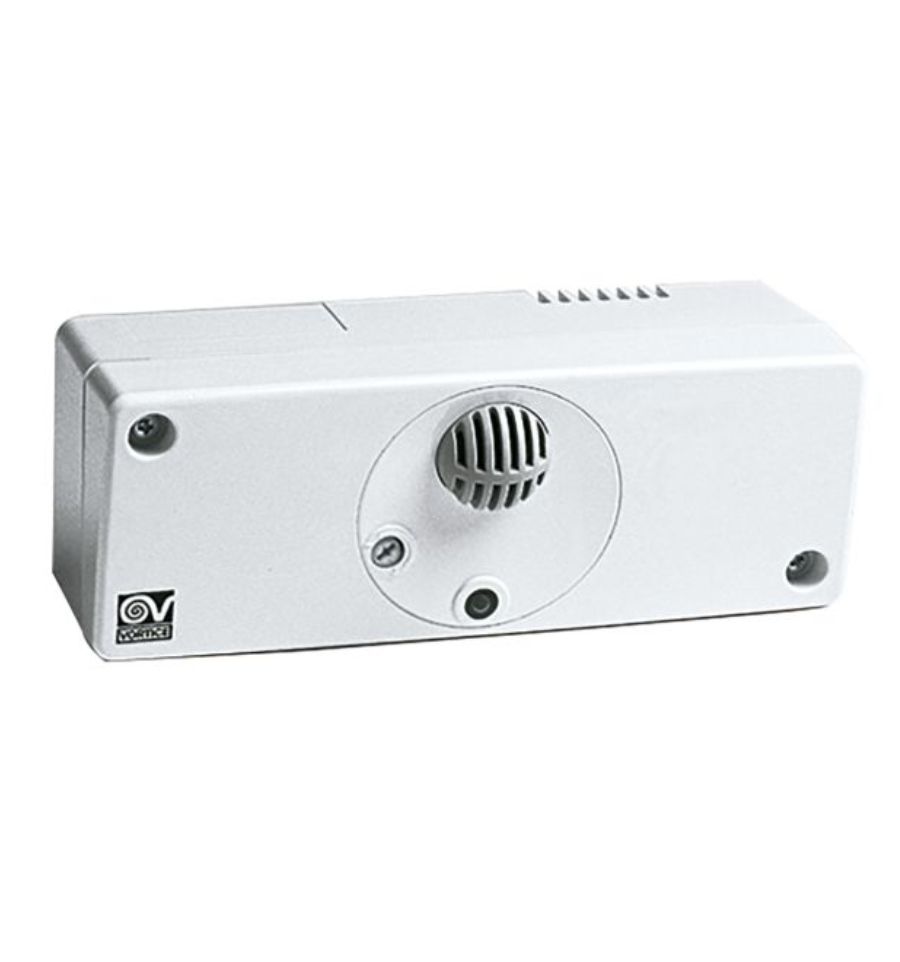

- Avec ou sans régulateur d'humidité pour tous les modèles sans la fonction de temporisation.
Vous pouvez faire le choix d'un extracteur d'air silencieux en demandant un devis.
Choisir l'extracteur d'air centrifuge qui correspond à vos besoins
Afin de choisir au mieux son extracteur d'air professionnel, il faut déterminer le placement de ce dernier. Si celui-ci doit être installé en circuit, vous êtes au bon endroit. Découvrez l'extracteur d'air direct si vous avez un accès direct avec l'extérieur.
Ensuite, le besoin en débit d'air se calcule de la manière suivante :
|
Débit (M3/h) = Volume de la pièce (m3) x Nombre de renouvellements d'air par heure |
Par exemple, un atelier industriel de 50 m3 avec un besoin de 6 renouvellements par heure aura besoin d'un extracteur de 300 m3/h.
| Modèle | Fonction | Débit mini / maxi | Pression dispo mini / maxi | Puissance abs. mini / maxi | Pression sonore rayonnée mini / maxi |
| (m3/h) | (Pa) | (W) | (dB(A) Lp à 3 m) | ||
| 100 mm | - | 155/200 | 64/74 | 12/215 | 29,4/37,9 |
| Tempo | |||||
| 125 mm | - | 250/365 | 127/167 | 25/33 | 33,9/43 |
| Tempo | |||||
| 150 mm | - | 385/550 | 206/265 | 40/58 | 41,4/50,5 |
| Tempo | |||||
| 160 mm | - | 41,7/50,8 | |||
| Tempo | |||||
| 200 mm | - | 700/950 | 127/285 | 45/75 | 39,6/49 |
| Tempo | |||||
| 250 mm | - | ||||
| Tempo | |||||
| 315 mm | - | 1590/2115/2590 | 266/414/543 | 190/260/360 | 60,1/66,3/69,5 |
L'installation de cet extracteur d'air se fait avec des gaines. Sa force centrifuge lui permet d'être totalement adapté à une longue distance de gaine (>5 m).
L'extracteur d'air industriel centrifuge en détails
Matière : corps en polypropylène auto-extinguible selon les nomes UL
Classe d'isolation : II
Moteur : à pôles blindés à roulement à billes
Alimentation : 230 VAC
Température ambiante maximum d'utilisation :
- Modèles de 100 à 250 mm : 60°C
- Modèle 350 mm : 50°C

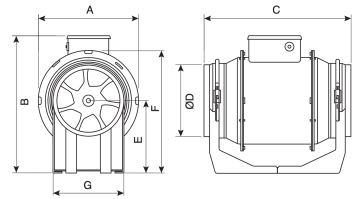

Dimensions (mm) :
| Modèle | A | B | C | ØD | E | F | G | Poids (kg) |
| 100 mm | 188,5 | 211 | 303 | 96 | 101,5 | 189 | 90 | 1,8 |
| 125 mm | 258 | 122 | ||||||
| 150 mm | 214,5 | 234 | 294 | 146 | 112,5 | 212 | 110 | 2,5 |
| 160 mm | 272,5 | 156 | 2,8 | |||||
| 200 mm | 234,5 | 266 | 300 | 196 | 125,5 | 235 | 140 | 4,3 |
| 250 mm | 300 | 322 | 385 | 247 | 152,5 | 292 | 176,5 | 5,9 |
| 315 mm | 373 | 446 | 420 | 307 | 224 | 398 | 309 | 9,5 |
Protection :
- Modèles de 100 à 250 mm : IP44
- Modèle 350 mm : IPX5
Option interrupteur de proximité : monophasé 20 A
Option grille anti-retour : à volet de suppression anti-retour blanche à collerette
Variateur de vitesse : électronique
