Poutre roulante manuelle suspendue

Avantages de la poutre roulante manuelle

La poutre suspendue 250 à 2000 kg permet de lever et déplacer des charges lourdes.

Elle est utilisée par exemple pour positionner des vitrages, des pièces lourdes dans des machines ou ensemble à assembler des pièces.

La poutre roulante suspendue à translation manuelle​ est destinée aux artisans, techniciens de maintenance, logisticiens et tous les opérateurs industriels.

Il est particulièrement recherché par les responsables HSE et QHSE pour supprimer le port répété de charges lourdes. Le Code du travail limite le port manuel régulier à 25 ou 30 kg maximum par personne.

La poutre suspendue 250 kg à 2000 kg est conçue pour évoluer dans les ateliers de production mécanique, de métallurgie, d'assemblage automobile, d'aéronautique, d'agroalimentaire ou dans les espaces de stockage logistique.

L'utilisateur pousse directement la charge grâce au système de translation par poussée manuelle. Cela permet de positionner la charge de manière précise.

La poutre roulante manuelle (version complète) et la structure des chariots sont confectionnées en acier de construction haute résistance S235 Minimum.

Les galets de roulement sont en acier usiné haute résistance.

Ce matériel est calculé selon la norme NF EN 13155.

Le niveau de déformation de la flèche est inférieur à 1/500e de sa portée.

La poutre roulante suspendue à translation manuelle​ version complète est livrée avec un certificat de conformité CE individuel. La version kit est livré avec la déclaration d'incorporation pour quasi-machine.

La poutre suspendue 250 kg à 2000 kg est fabriqué en France.

Découvrez également la gamme d'accessoires de levage.

Dans la catégorie d'équipements de manutention aérienne, retrouvez le pont de levage jusqu'à 2 tonnes et la poutre roulante suspendue 250 kg à 2000 kg.

Pour des besoins hors-standard : demande de devis.

Assemblage de la poutre roulante suspendue à translation manuelle​

Contenu de la poutre roulante manuelle

La version kit est livré "à assembler" et inclut :

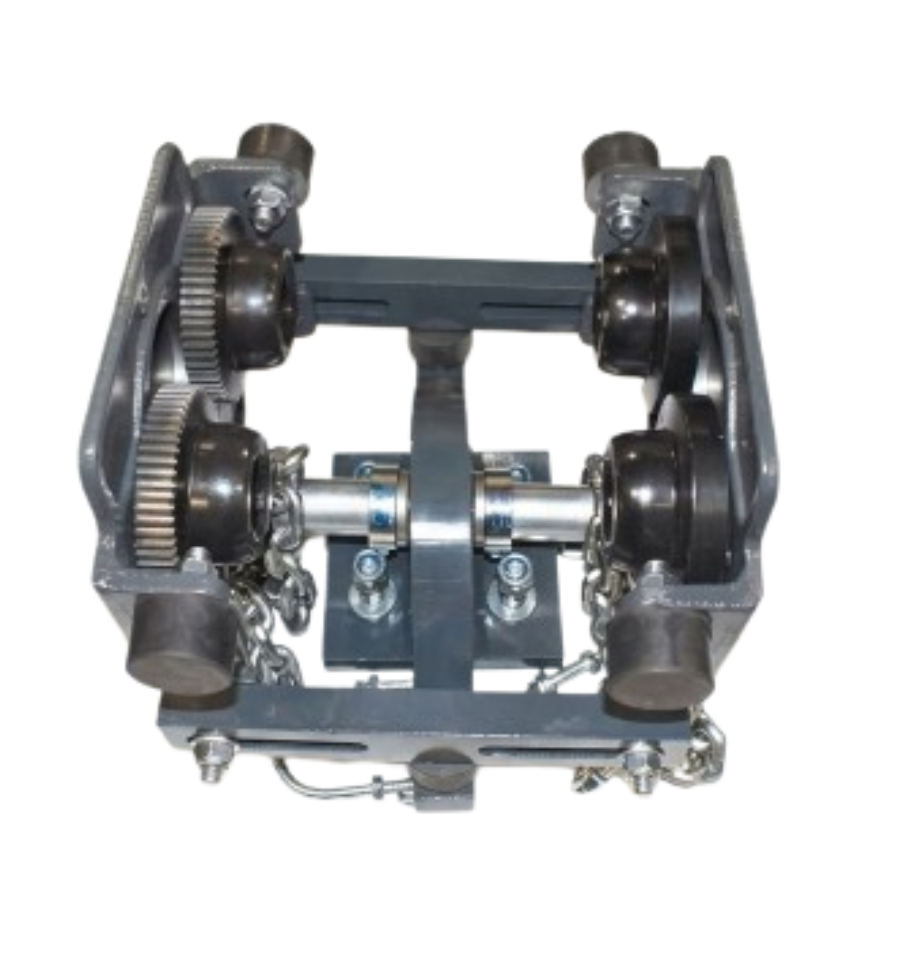

• 2 chariots porte poutre

• 2 bretelle d'accouplement chariot / poutre

• La boulonnerie de liaison

• 4 chaînes de sécurité

Vous devez fournir :

• La poutre principale

• Le palan et son chariot

• Le chemin de roulement

La version complète est livrée "prêt au montage" et inclut :

• La poutre complète suspendue en acier S235 pré-dimensionnée

• 1 paire de chariots porte poutre suspendus

• Les bretelles d’accouplement, la boulonnerie de liaison classe 8.8 et les 4 chaînes de sécurité

• Les butoirs d'extrémité

• Les galets en acier usinés

Vous devez fournir :

• Le palan et son chariot

• Le chemin de roulement

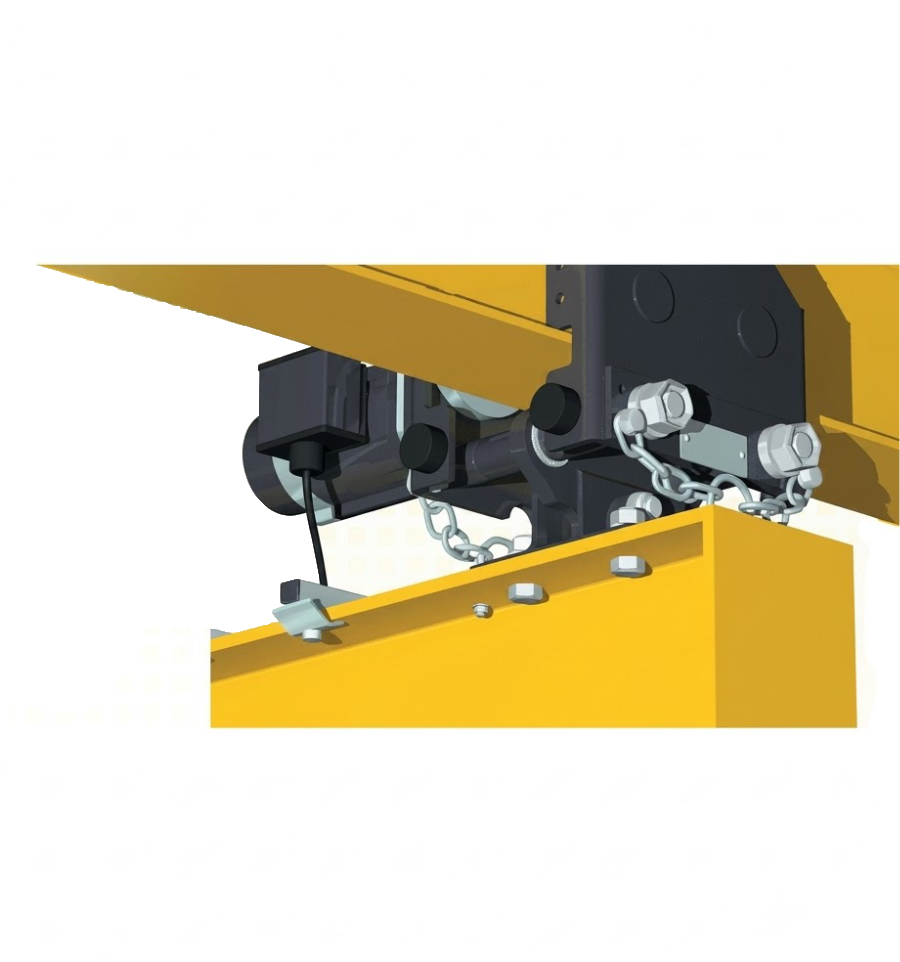

Montage de la poutre suspendue 250 kg à 2000 kg

Caractéristiques de la poutre suspendue 250 kg à 2000 kg

Matériau : structure en acier de construction S235 Minimum et sommiers à galets en acier usiné

Facteur de marche : équivalent FEM 2m / ISO M5 (usage intensif industriel et d'atelier)

Conditions de tests en usine : conforme aux essais préconisés : épreuves dynamiques réalisées à charge nominale x 1,1 (+10 % de surcharge) et épreuves statiques réalisées à charge nominale x 1,25 (+25 % de surcharge) pour valider l'absence totale de déformation permanente

Certificats (délivrés à la livraison) : conformité CE pour la version complète et déclaration d'incorporation de "quasi-machine" pour la version kit

Garantie : 1 an

Fabrication : France (Wahagnies)

Livraison : livré en kit, non monté, avec notice de montage technique détaillée

Entretien : effectuez obligatoirement une vérification visuelle générale et un contrôle du serrage de la visserie tous les ans

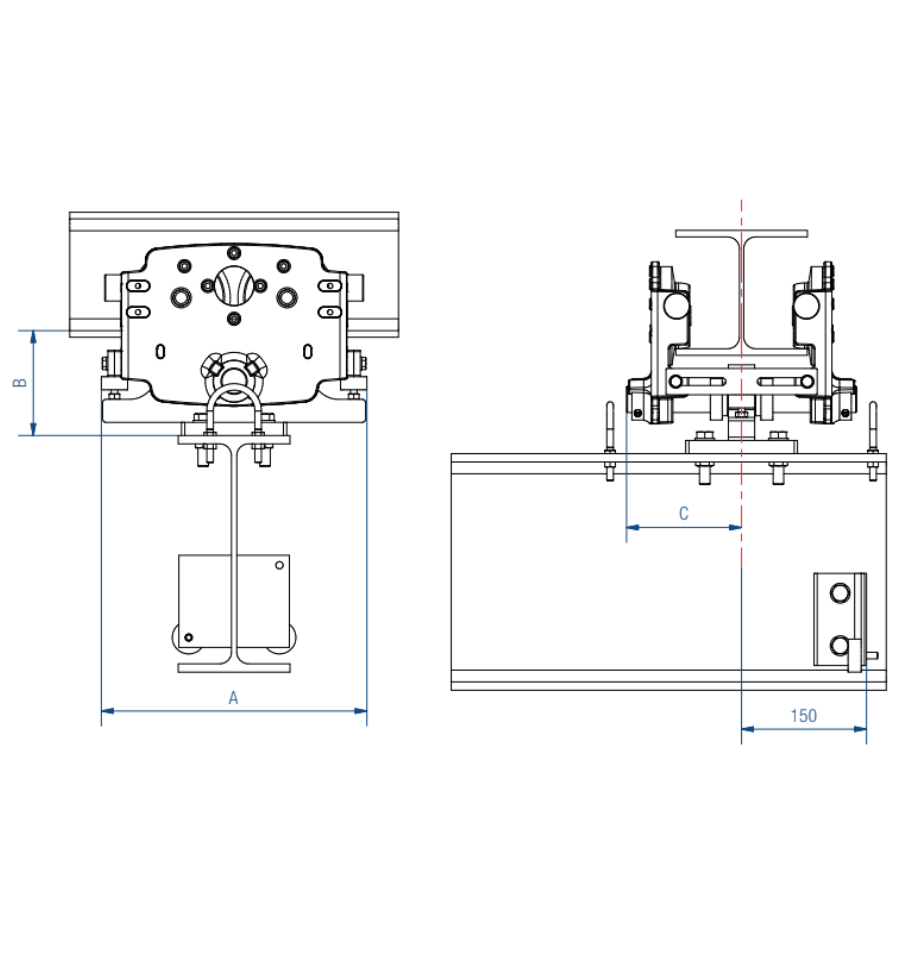

Dimensions :

• Chariot 250 et 500 kg :

  • Longueur hors tout (A) : 286 mm

  • Hauteur d'encombrement (B) : 132 mm

  • Encombrement minimal transversal (C) : 155 mm

• Chariot 1000 et 2000 kg :

  • Longueur hors tout (A) : 404 mm

  • Hauteur d'encombrement (B) : 160 mm

  • Encombrement minimal transversal (C) : 175 mm

Poids :

• Paire de chariots 250 et 500 kg : 2 x 19 kg

• Paire de chariots 1000 et 2000 kg : 2 x 21 kg
