À quoi sert le réa pour câble ?
Le réa acier pour câble est l'élément mécanique d'une poulie ou d'un moufle. Il s'insère sur l'axe d'une poulie.
Cette pièce détachée est destinée aux professionnels de la maintenance industrielle, du BTP et aux techniciens de levage qui doivent remplacer la roue usée d'une poulie.
Le réa acier 60 à 350 mm est utilisé avec un câble métallique. En effet, un câble d'acier détruirait un réa fabriqué en plastique ou en nylon.
Si vous utilisez une corde de levage, il faudra vous orienter vers le réa pour corde sur roulements à billes ou le réa alésage nu pour corde.

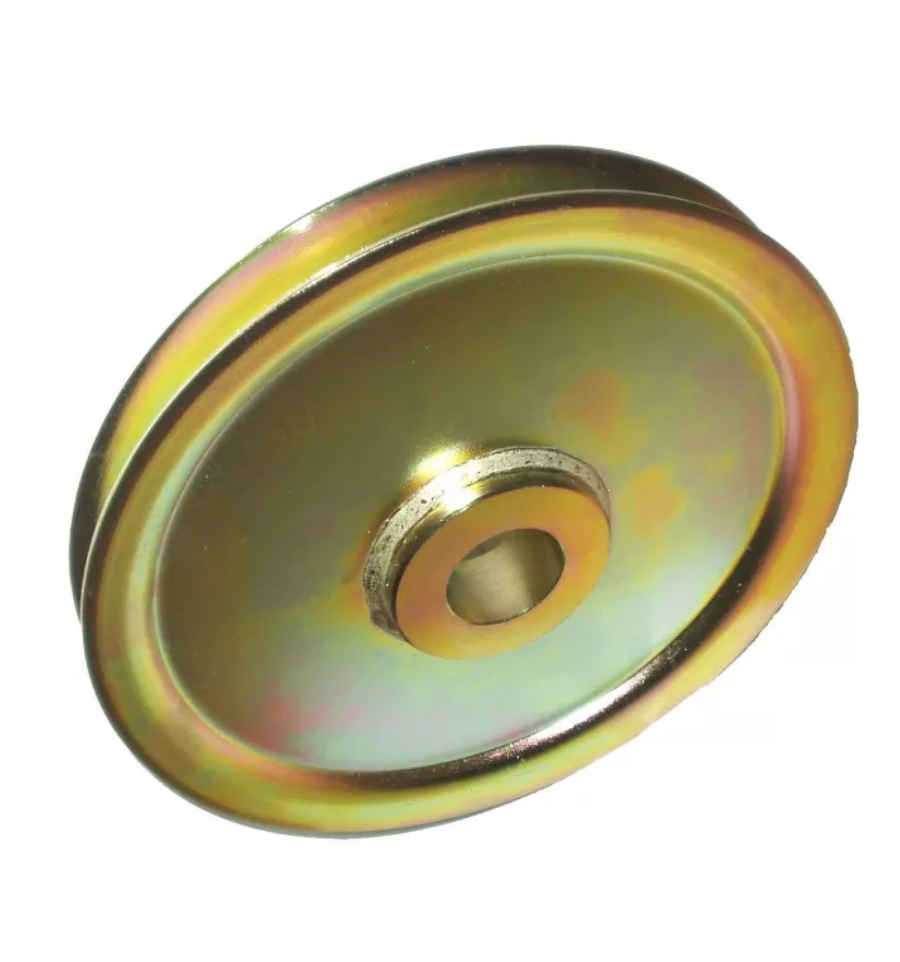

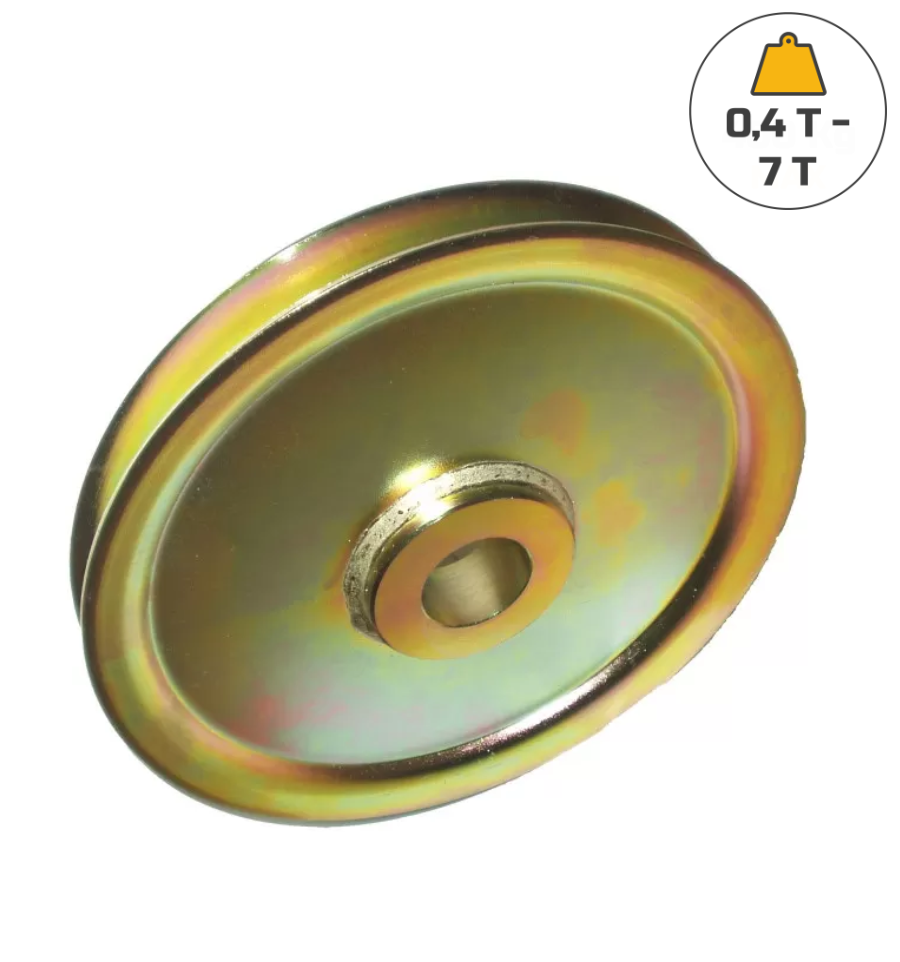

Le réa sur bague en bronze est un palier lisse, sans billes mécaniques. Cette solution est quasi inusable.
Elle est parfaite pour supporter des charges statiques, des vitesses lentes et est résistante dans les environnements sales ou marins (la boue et le sel ne peuvent pas gripper le mécanisme).
Un graissage régulier est nécessaire.

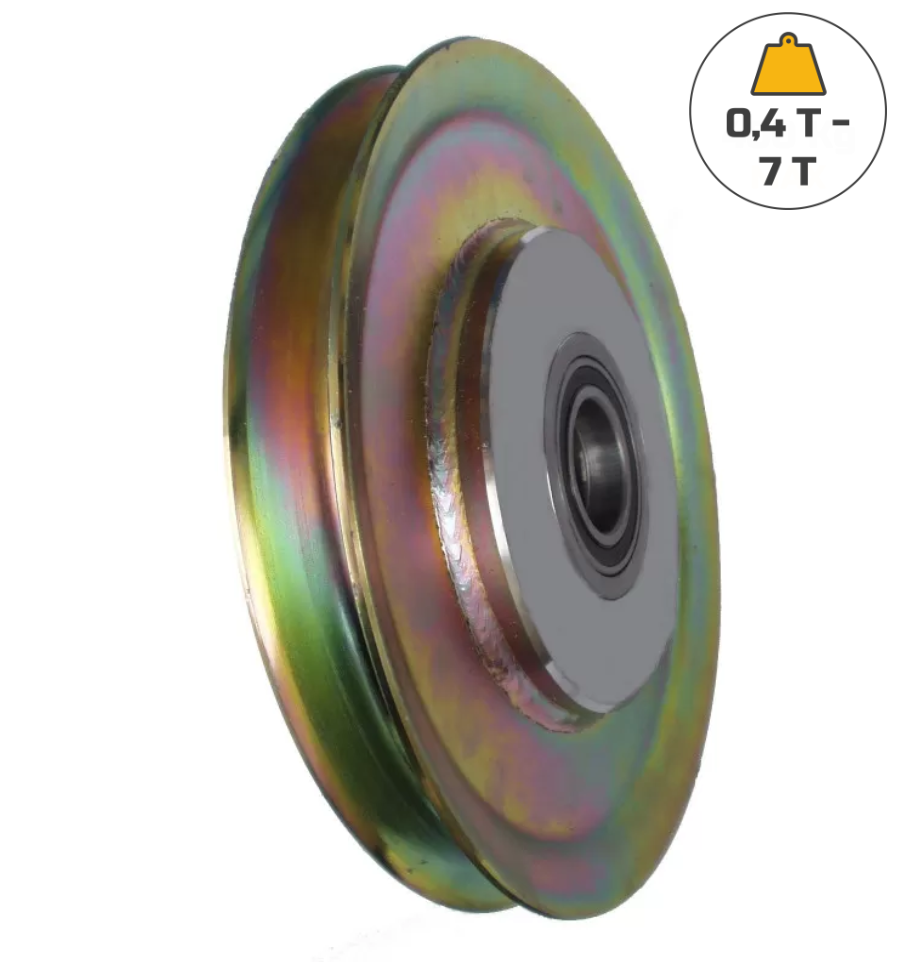

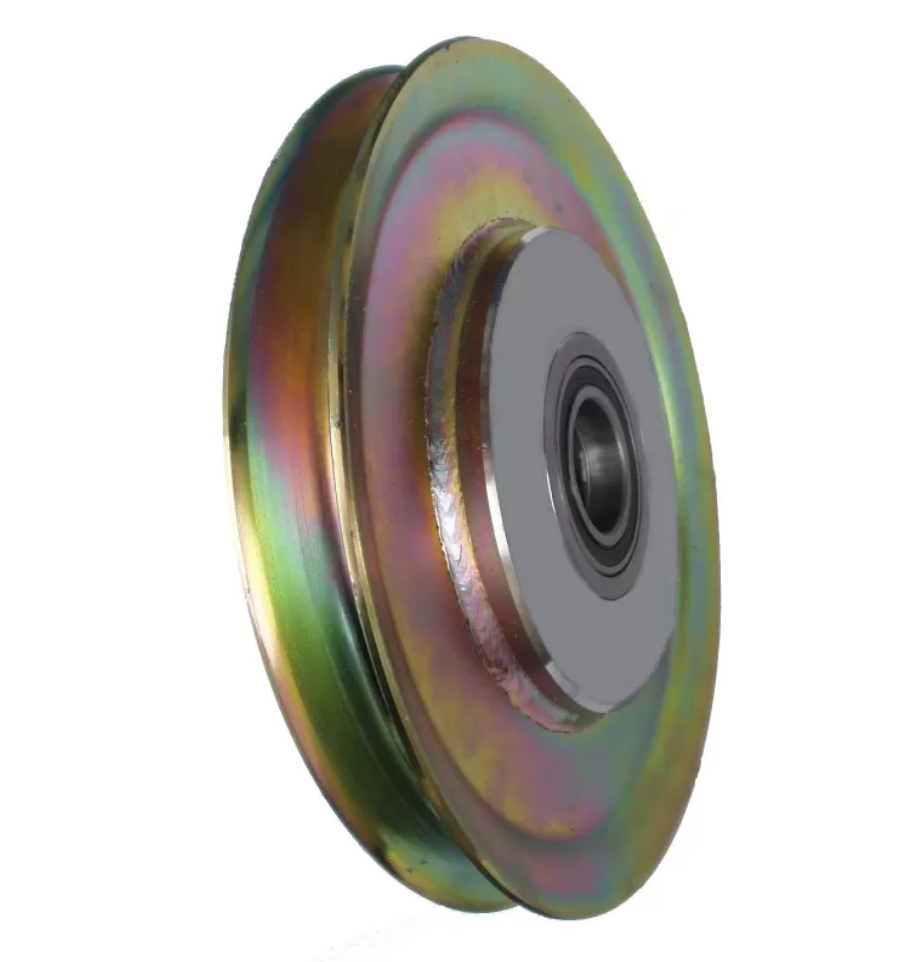

Le réa sur roulements à billes est étanche et lubrifié à vie. Il est livré avec deux joints en caoutchouc déjà montés.
Il offre le meilleur rendement mécanique (très peu de friction) et supporte des vitesses de rotation élevées.
C'est le choix idéal pour un usage intensif, dynamique ou motorisé (avec un treuil électrique).
Sa finition est zinguée-bichromatée, ce qui offre une protection contre la corrosion.
Le réa acier pour câble est en acier usiné et fabriqué en France.
Découvrez la poulie câble 0,25 à 5T, la poulie chape pour câble 0,25 à 1 T, ou la poulie ouverture facile pour câble.
Prozon propose également des poulies à corde pour levage industriel.
Caractéristiques du réa acier 60 à 350 mm
Matériau :
Réa : acier usiné
Mécanisme "bague en bronze" : bronze
Mécanisme "roulements à billes" : acier, étanche (technologie 2RS, lubrifié à vie)
Coefficient de sécurité minimum : 4
Normes :
Équipement certifié CE
Conforme aux Directives Machines C.E.N.
Charge maximale d'utilisation obligatoirement gravée
Norme ISO : pour les modèles montés sur roulements à billes
Entretien :
Graissage de la bague en bronze
Angle de déviation : ne pas dépasser 1,5° à 3° pour éviter une usure prématurée
Produit soumis à la Vérification Générale Périodique (VGP) tous les 12 mois
Dimensions montage sur bague en bronze :

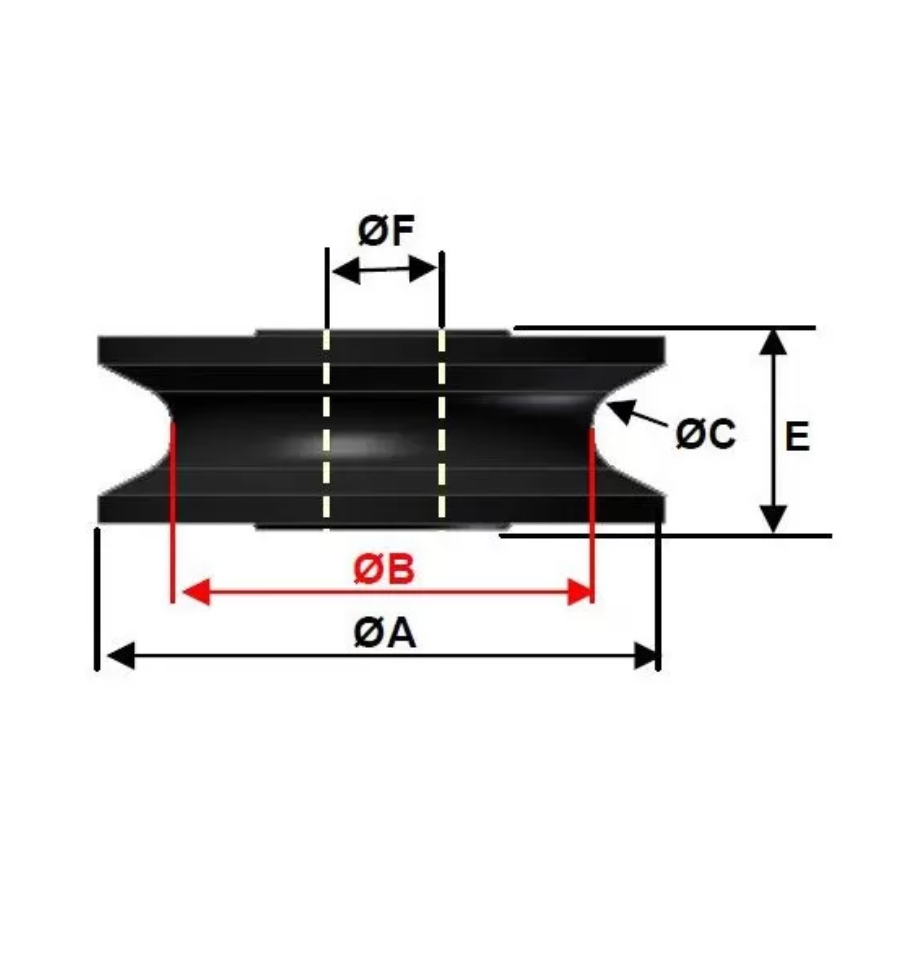

Modèle | Réa extérieur / fond (mm) Ø A / Ø B | Épaisseur (mm) | Alésage Ø F | Ø intérieur de la bague / Ø extérieur x Longueur (mm) | Poids (kg) |
CMU 400 kg - Câble Ø 4-5 mm | 60 / 50 | 10 | 10 | 10 / 13 x 10 | 0,15 |
CMU 400 kg - Câble Ø 5-6 mm | 80 / 70 | 12 | 12 | 12 / 16 x 12 | 0,28 |
CMU 1 000 kg - Câble Ø 6-7 mm | 100 / 85 | 16 | 16 | 16 / 22 x 16 | 0,67 |
CMU 1 500 kg - Câble Ø 7-8 mm | 120 / 100 | 18 | 18 | 18 / 24 x 18 | 1 |
CMU 2 000 kg - Câble Ø 9-11 mm | 150 / 120 | 25 | 20 | 20 / 26 x 25 | 1,9 |
CMU 3 000 kg - Câble Ø 12-13 mm | 200 / 170 | 25 | 25 | 25 / 32 x 25 | 2,7 |
CMU 4 000 kg - Câble Ø 13-14 mm | 250 / 210 | 30 | 30 | 30 / 38 x 30 | 4,5 |
CMU 6 000 kg - Câble Ø 16-18 mm | 300 / 260 | 35 | 35 | 35 / 45 x 35 | 4,5 |
CMU 6 000 kg - Câble Ø 16-20 mm | 350 / 300 | 40 | 35 | 35 / 45 x 40 | 12,5 |
Dimensions montage sur roulements à billes :

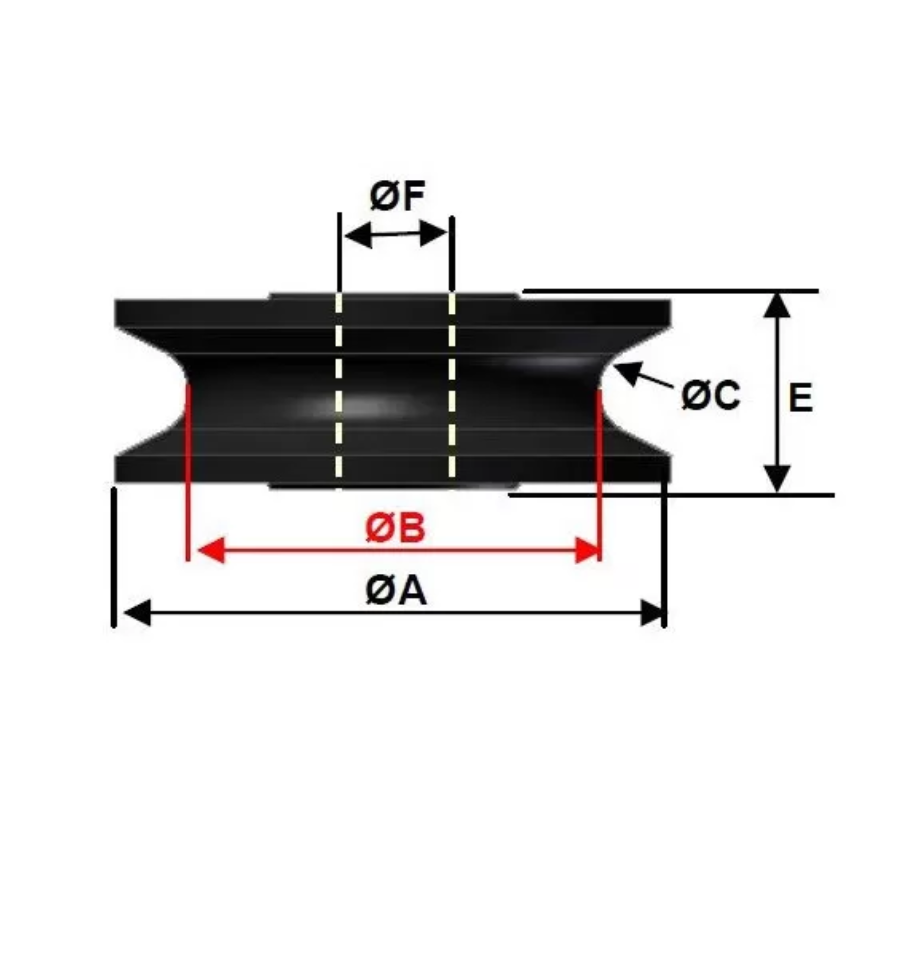

Modèle | Réa extérieur / fond (mm) Ø A / Ø B | Épaisseur (mm) | Alésage Ø F | Nombre roulements | Norme ISO | Poids |
CMU 400 kg - Câble Ø 4-5 mm | 60 / 50 | 10 | 12 | 1 | 6201 2RS | 0,13 |
CMU 400 kg - Câble Ø 5-6 mm | 80 / 70 | 12 | 12 | 1 | 6301 2RS | 0,28 |
CMU 1 000 kg - Câble Ø 6-7 mm | 100 / 85 | 15 | 20 | 1 | 6304 2RS | 0,55 |
CMU 1 000 - Câble Ø 7-8 mm | 120 / 105 | 17 | 25 | 1 | 6305 2RS | 1 |
CMU 3 000 kg - Câble Ø 9-10 mm | 150 / 120 | 34 | 30 | 2 | 6206 2RS | 2,2 |
CMU 3 000 kg - Câble Ø 12-13 mm | 200 / 170 | 36,5 | 35 | 2 | 6207 2RS | 3 |
CMU 4 000 kg - Câble Ø 13-14 mm | 250 / 210 | 49 | 40 | 2 | 6308 2RS | 5,5 |
CMU 6 000 kg - Câble Ø 16-18 mm | 300 / 260 | 53 | 45 | 2 | 6309 2RS | 8,9 |
CMU 7 000 kg - Câble Ø 16-20 mm | 350 / 300 | 58 | 50 | 2 | 6310 2RS | 13,4 |
Fiche technique
