Les avantages du pont roulant manuel
Le pont roulant monopoutre posé est une solution pour les ateliers de maintenance, de mécanique, les espaces industriels et les zones de stockage logistique.
Contrairement aux chariots élévateurs ou aux transpalettes au sol, le pont roulant posé 500 kg à 2000 kg libère l'espace de circulation.
Cet équipement permet d'assembler, de charger ou décharger des pièces lourdes.
Le pont roulant monopoutre posé est fabriqué avec de l'acier de construction haute résistance de nuance S235 Minimum.

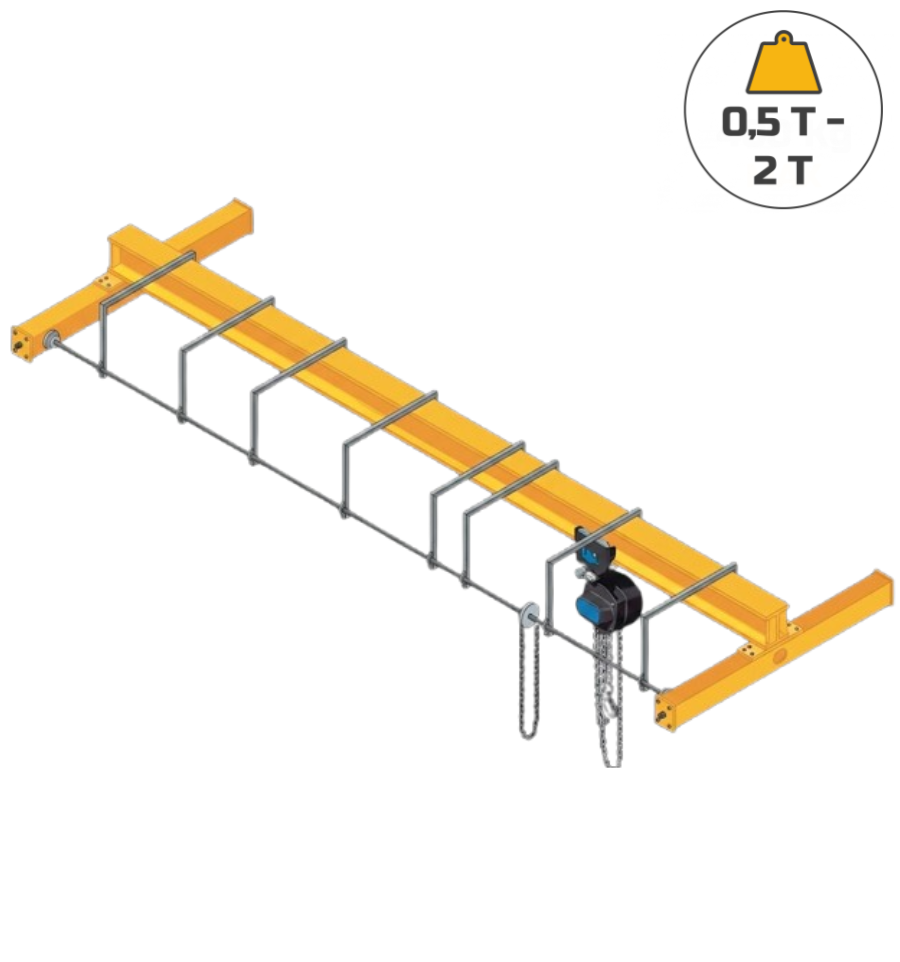

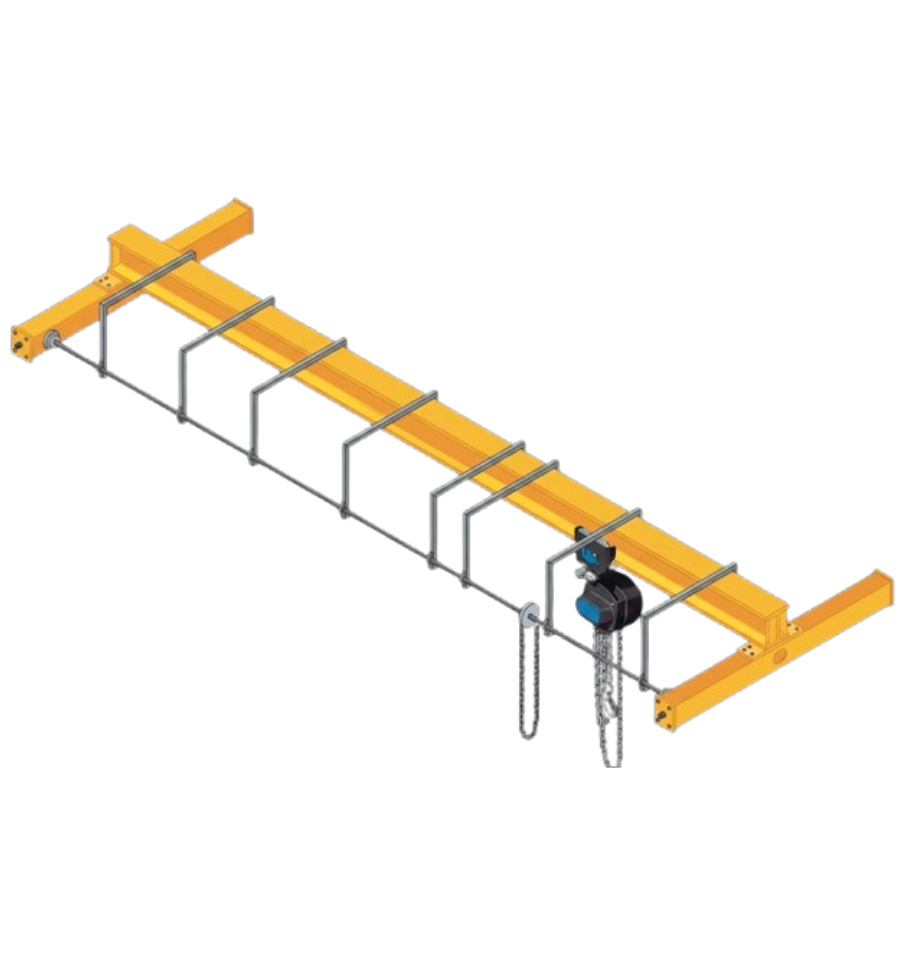

Il est constitué de deux sommiers d'extrémités à galets en acier usiné avec roulements étanches, d'une poutre de type IPE (pour la version complète) et d'un système de transmission mécanique par arbre en acier plein.
La translation s'effectue manuellement depuis le sol grâce à un grand volant en fonte de manœuvre et une chaîne de manœuvre suspendue.
Le pont roulant posé 500 kg à 2000 kg est compatible avec un chemin de roulement en carré de 50 mm de largeur et de 30 mm de hauteur minimale. Il peut accueillir tout type de palan industriel manuel ou de palan industriel électrique à chaîne d'une capacité équivalente.
Calculé selon les exigences de la norme NF EN 13155, le pont présente un niveau de déformation de la flèche obligatoirement inférieur au 1/500ème de la portée sous sa charge maximale.
Pour la sécurité des utilisateurs, le pont roulant manuel doit être testé tous les ans et le serrage de la visserie vérifié à une fréquence régulière.
Pour toute demande particulière, réalisez une demande de devis.
Découvrez la gamme de levage aérien. Cette gamme inclut la poutre de levage industriel manuel et la poutre de levage motorisée suspendue. Retrouvez la griffe à poutre avec manille.
Découvrez également le palonnier fixe levage monopoutre et le palonnier industriel monopoutre réglable pour soulever des charges de 1 à 10 T.
Explorez tout le matériel professionnel de levage proposé par Prozon.
Assemblage du pont roulant monopoutre posé
Contenu du pont roulant manuel

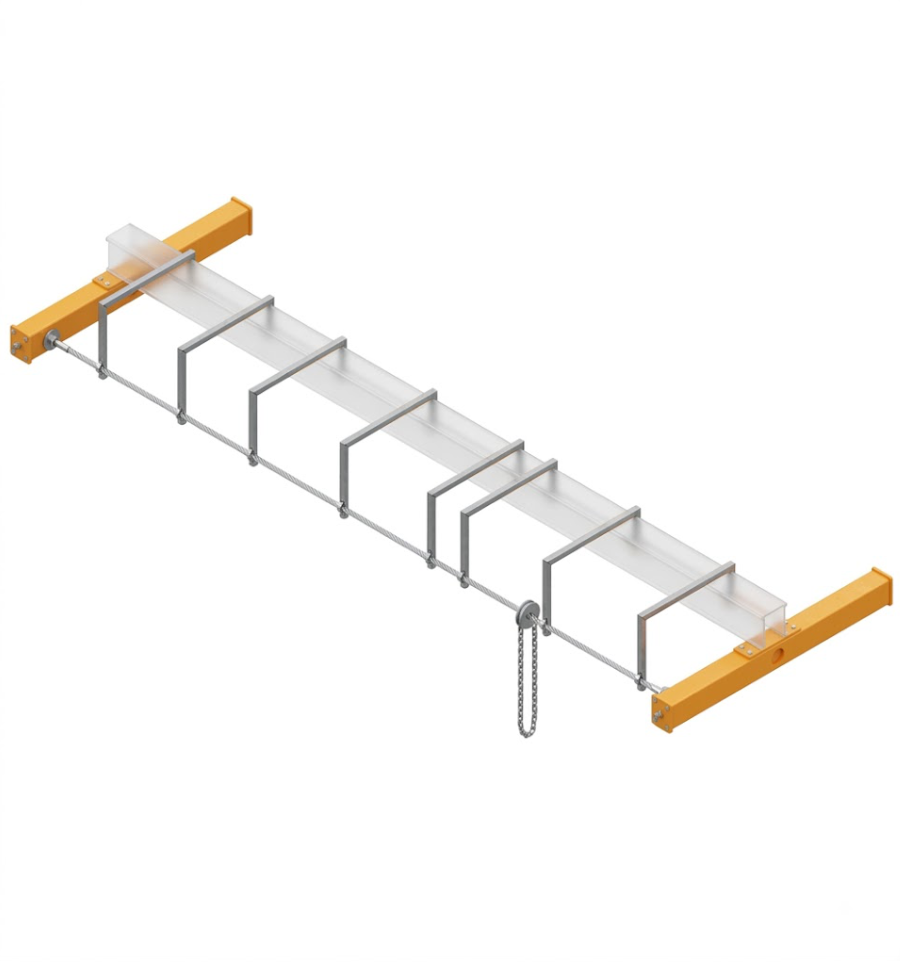

La version kit est livré "à assembler" et inclut :
Vous devez fournir :
La poutre principale
Le palan et son chariot
Le chemin de roulement
La version complet est livrée "prêt au montage" et inclut :
Vous devez fournir :
Le palan et son chariot
Le chemin de roulement
Montage du pont roulant manuel
Étape de montage | Version "kit" | Version "complet" |
Poutre principale en acier | Fourni par l'utilisateur | Incluse |
Soudure des platines | À faire | Déjà faites en usine |
Boulonnage de la poutre sur chariots | À faire (visserie 8.8 et goupilles incluses) | À faire (visserie 8.8 et goupilles incluses) |
Montage de l'arbre de transmission | À faire (système complet fourni) | À faire (système complet fourni) |
Pose finale sur rails | À gruter et poser | À gruter et poser |
Une notice de montage technique détaillée est incluse dans la livraison.
Les normes et certifications sont délivrées lors de la livraison de la marchandise.
Découvrez toute la gamme de matériel de levage professionnel, incluant les élingues chaîne robustes, les palans manuels à chaîne ou levier et les portiques d'atelier mobiles.
Les caractéristiques du pont roulant posé 500 kg à 2000 kg
Matériau : acier de construction S235 Minimum et volant de manœuvre en fonte
Intensité d'utilisation : équivalent FEM 2m / ISO M5 (usage intensif en industrie et atelier).
Normes et certifications : norme NF EN 13155, certifié CE (version complète) ou déclaration d’incorporation de "quasi-machine" (version kit).
Garantie : 1 an
Fabrication : France (Wahagnies).
Livraison : livré en kit, non monté, avec notice de montage technique détaillée
Dimension :
Modèle | Capacité de charge (CMU) | Portée de la poutre | Poids (kg) | Dimensions d'encombrement (L x l x H en mm) | Profil d'acier préconisé | Largeur de fer de roulement |
Version KIT | 500 kg | 6 m | 261 kg | 1758 x 800 x 339 mm | Fourni par l'utilisateur | - |
Version KIT | 1 000 kg | 6 m | 261 kg | 1758 x 800 x 339 mm | Fourni par l'utilisateur | - |
Version KIT | 2 000 kg | 6 m | 261 kg | 1758 x 800 x 339 mm | Fourni par l'utilisateur | - |
Version complète | 500 kg | 6 m | 422,13 kg | 6192 x 1758 x 559 mm | IPE 220 | 110 mm |
Version complète | 1 000 kg | 6 m | 483,02 kg | 6192 x 1758 x 609 mm | IPE 270 | 135 mm |
Version complète | 2 000 kg | 6 m | 612,17 kg | 6192 x 1758 x 699 mm | IPE 360 | 170 mm |
Fiche technique
