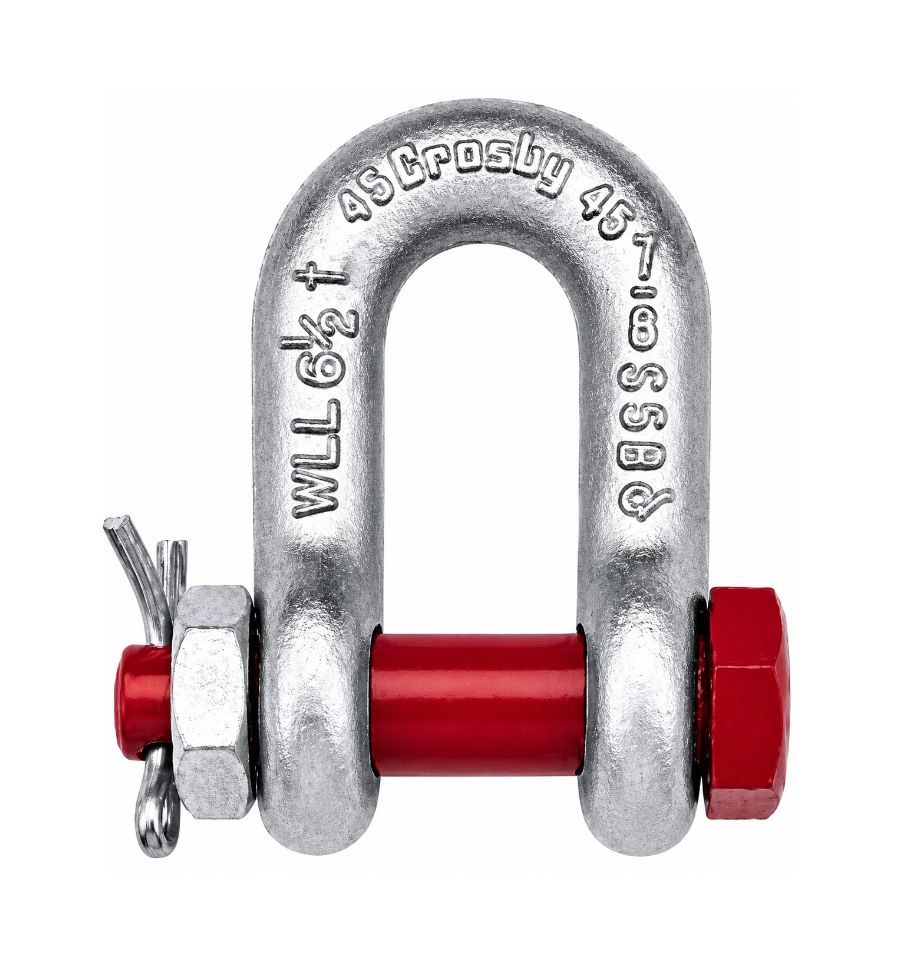

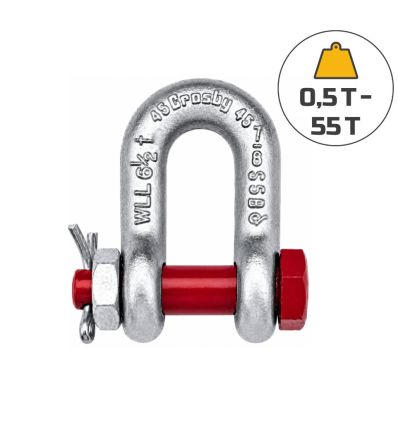

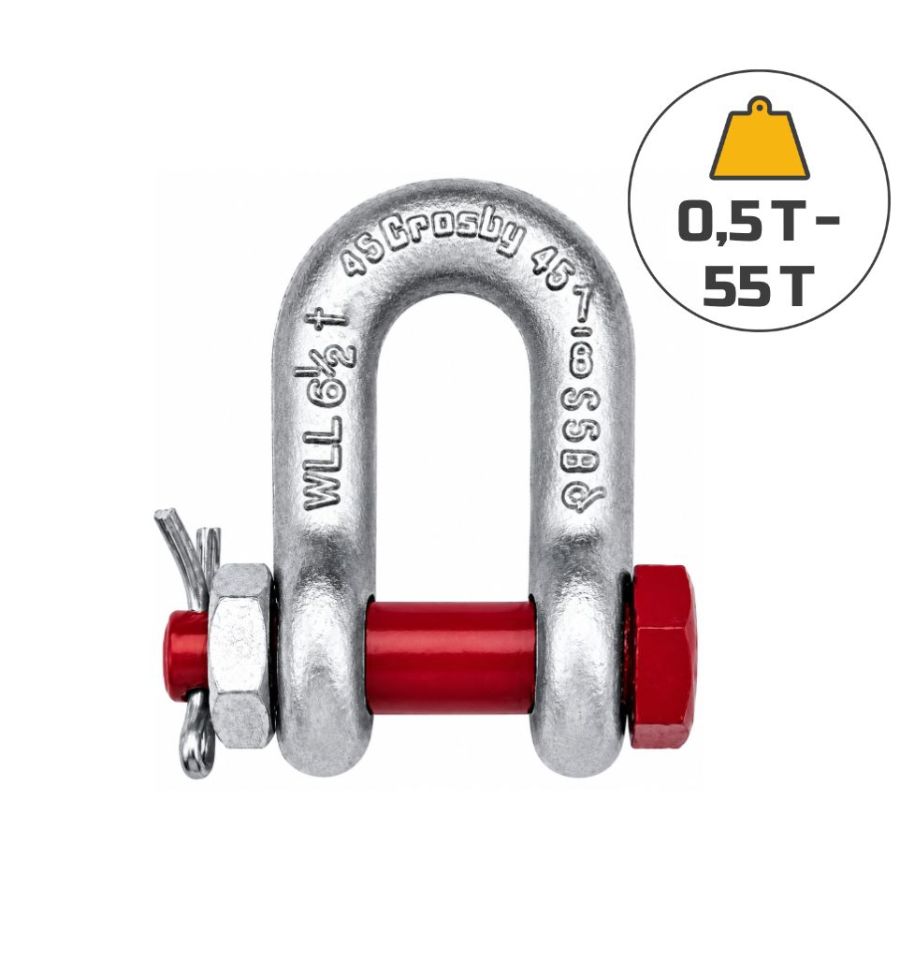

Manille droite acier axe boulonné Crosby
Pour vos opérations de levage linéaires et permanentes, optez pour la manille droite acier axe boulonné.
Prozon vous propose plusieurs modèles de 0,5 à 55 T avec un diamètre allant de 1/4" et 2-1/2".
La manille droite galva se ferme grâce à un boulon situé au bout de l'axe, un écrou et une goupille pour un maintien fiable et sécurisé.
Elle est fabriquée en acier forgé avec finition galvanisée à chaud pour offrir une excellente résistance à la corrosion.
Les points forts :
- Charge d'épreuve : 2 fois la CMU
- Charge de rupture minimale : 6 fois la CMU
- Limite les mouvements latéraux
- Limite les risques de desserrage accidentel lors des vibrations ou utilisations intensives
- Marquage de la CMU sur le corps
- excellente tenue à la fatigue
9,40 € HT 11,28 € TTC
Envoi entre le 15/07 et le 20/07
Les avantages de la manille droite acier axe boulonné
Découvrez la manille droite acier axe boulonné, idéale pour les opérations de levage linéaires. C'est l'accessoire indispensable pour effectuer des connexions fiables entre plusieurs éléments de levage : élingues, câbles, crochets, chaînes... Elle offre une excellente résistance en limitant les mouvements latéraux. Cette manille a une forme droite, parfaite pour les montages qui nécessitent un faible encombrement et un alignement précis des charges.
De haute qualité, la manille droite galva est spécialement conçue pour les applications nécessitant un haut niveau de sécurité.
Cette manille se ferme à l'aide d'un boulon qui permet de maintenir l'axe, ainsi que d'un écrou et d'un goupillon pour éviter tout éventuel desserage. Optez pour ce type de fermeture pour les opérations de levage permanentes, les installations industrielles, maritimes, portuaires ou pour les environnements soumis à de fortes contraintes.
Pour vos opérations de levage temporaires, optez plutôt pour la manille droite à axe vissé.
Robuste, elle est fabriquée en acier forgé trempé et revenu. Elle possède également une finition galvanisée à chaud pour offrir d'excellentes propriétés anti-corrosion. Ainsi, elle peut s'adapter à la fois aux environnements intérieurs qu'aux environnements extérieurs, y compris dans des conditions exigeantes.

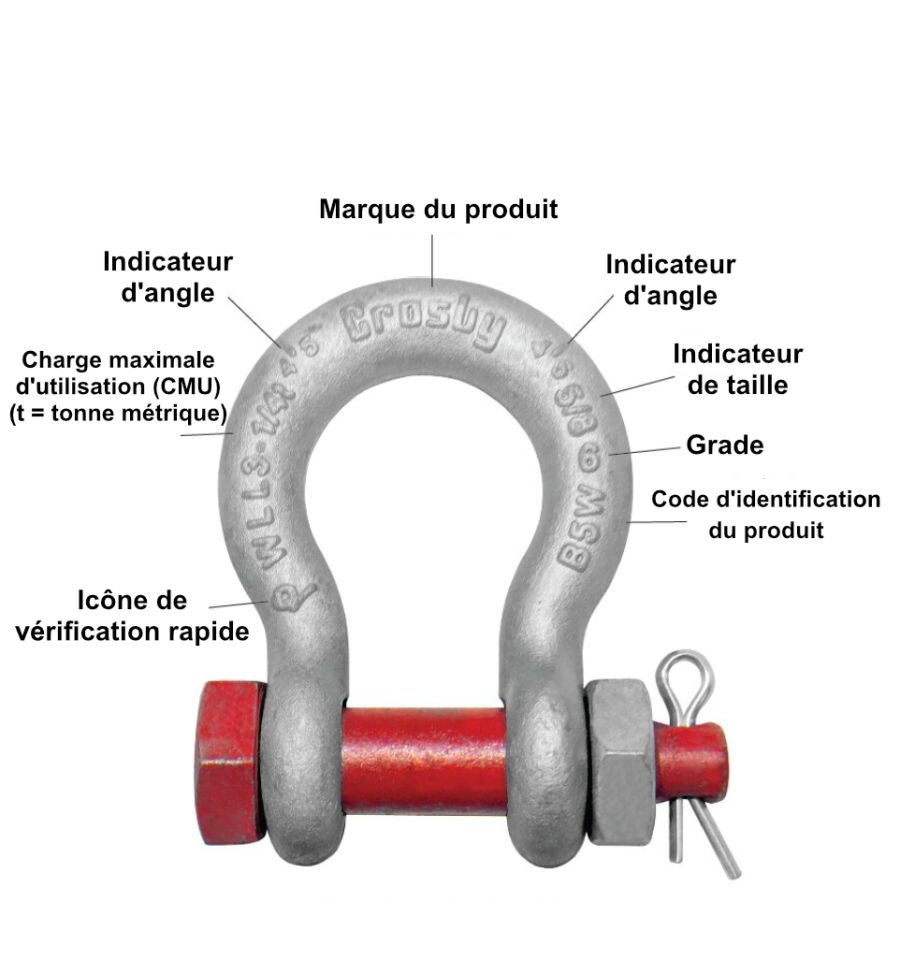

Il est inscrit sur le corps de chaque manille sa CMU (Charge Maximale d’Utilisation) afin de garantir une identification rapide et sécurisée.
Prozon vous propose des manilles droites acier de 0,5 à 55 T avec des diamètres nominaux compris entre 1/4" et 2-1/2" (environ 6 mm à 65 mm), permettant de répondre aussi bien aux besoins de manutention légère qu’aux opérations de levage industriel lourd.
La manille droite acier axe boulonné dispose d’un coefficient de sécurité de 6:1, c'est-à-dire que sa charge de rupture minimale correspond à 6 fois la CMU, tandis que leur charge d’épreuve est testée à 2 fois la CMU.
La manille droite galva est également conçues pour résister à une utilisation intensive grâce à une excellente tenue à la fatigue jusqu’à 20 000 cycles.
Conformes ou supérieures aux exigences des normes ASME B30.26 et EN13889 (selon dimensions), ces manilles sont adaptées aux applications professionnelles exigeantes nécessitant fiabilité, traçabilité et sécurité de levage.
Découvrez aussi les manilles lyre de levage.
Optez pour un levage manuel avec les tables manuelles mobiles de levage ou un levage plus ergonomique avec la table élévatrice semi électrique 1000 kg.
Prozon vous propose d'autres solutions de levage avec l'aimant levage 100 kg ainsi que la potence de levage triangulée avec palan murale.
En complément, Prozon vous propose aussi un transpalette fourches longues et un lève bordure manuel.
Caractéristiques de la manille droite galva
Type : manille droite type chaîne dite manille “D”
Axe : boulonné avec écrou et goupille de sécurité
Matériau corps : acier forgé trempé et revenu
Matériau axe : Acier allié haute résistance
Finition : Galvanisation à chaud anticorrosion
Charge d’épreuve : 2 fois la CMU
Charge de rupture minimale : 6 fois la CMU
Coefficient de sécurité : 6:1
Résistance à la fatigue : excellente tenue pour utilisations répétées intensives
Marquage : CMU et identification gravées sur la manille
Température d’utilisation : de -40 °C à +204 °C
Conformité : ASME B30.26 et EN13889 selon modèles
CMU | Diamètre | Charge d'épreuve | Charge rupture mini. | A | B | C | D | F | G | H | M | P | Poids |
0,5 T | 1/4" | 1 T | 3 T | 12 mm | 8 mm | 22 mm | 6 mm | 16 mm | 25 mm | 40 mm | 40 mm | 6 mm | 0,06 kg |
0,75 T | 5/16" | 1,5 T | 4,5 T | 14 mm | 10 mm | 26 mm | 8 mm | 19 mm | 29 mm | 49 mm | 46 mm | 8 mm | 0,10 kg |
1 T | 3/8" | 2 T | 6 T | 17 mm | 11 mm | 32 mm | 10 mm | 23 mm | 36 mm | 59 mm | 55 mm | 10 mm | 0,15 kg |
1,5 T | 7/16" | 3 T | 9 T | 19 mm | 13 mm | 37 mm | 11 mm | 27 mm | 41 mm | 68 mm | 64 mm | 11 mm | 0,22 kg |
2 T | 1/2" | 4 T | 12 T | 21 mm | 16 mm | 41 mm | 13 mm | 30 mm | 46 mm | 77 mm | 71 mm | 13 mm | 0,34 kg |
3,25 T | 5/8" | 6,5 T | 19,5 T | 27 mm | 20 mm | 51 mm | 16 mm | 38 mm | 59 mm | 96 mm | 90 mm | 16 mm | 0,67 kg |
4,75 T | 3/4" | 9,5 T | 28,5 T | 32 mm | 23 mm | 61 mm | 19 mm | 46 mm | 70 mm | 115 mm | 103 mm | 21 mm | 1,14 kg |
6,5 T | 7/8" | 13 T | 39 T | 37 mm | 26 mm | 71 mm | 22 mm | 53 mm | 81 mm | 135 mm | 120 mm | 25 mm | 1,74 kg |
8,5 T | 1" | 17 T | 51 T | 43 mm | 29 mm | 81 mm | 25 mm | 61 mm | 94 mm | 151 mm | 135 mm | 25 mm | 2,52 kg |
9,5 T | 1-1/8" | 19 T | 57 T | 46 mm | 32 mm | 91 mm | 29 mm | 69 mm | 103 mm | 172 mm | 150 mm | 32 mm | 3,45 kg |
12 T | 1-1/4" | 24 T | 72 T | 52 mm | 35 mm | 100 mm | 32 mm | 76 mm | 115 mm | 191 mm | 165 mm | 35 mm | 4,90 kg |
13,5 T | 1-3/8" | 27 T | 81 T | 57 mm | 38 mm | 111 mm | 35 mm | 84 mm | 127 mm | 210 mm | 183 mm | 38 mm | 6,24 kg |
17 T | 1-1/2" | 34 T | 102 T | 61 mm | 41 mm | 122 mm | 38 mm | 92 mm | 137 mm | 230 mm | 196 mm | 41 mm | 8,39 kg |
25 T | 1-3/4" | 50 T | 150 T | 73 mm | 51 mm | 146 mm | 45 mm | 106 mm | 162 mm | 279 mm | 230 mm | 54 mm | 14,20 kg |
35 T | 2" | 70 T | 210 T | 83 mm | 57 mm | 172 mm | 51 mm | 122 mm | 184 mm | 312 mm | 264 mm | 60 mm | 21,20 kg |
55 T | 2-1/2" | 110 T | 330 T | 105 mm | 70 mm | 203 mm | 67 mm | 145 mm | 238 mm | 377 mm | 344 mm | 67 mm | 38,60 kg |
