04759-154896

Rayonnage sprinkler charge légère

285,99 € HT  343,19 € TTC

Résumé

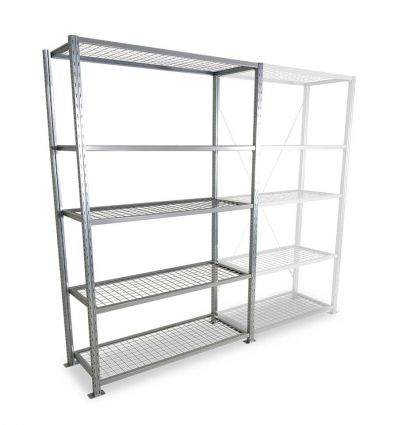

Découvrez le rayonnage sprinkler pour charge légère, idéal pour les milieux industriels dotés d'un système incendie sprinkler. Les tablettes grillagées peuvent accueillir des produits conditionnés (bidons, cartons, bacs, etc.) et permettent de laisser passer l'eau en cas de déclenchement du système.

Le rack mesure 2000 mm de hauteur et 1000 mm de large. Il est disponible en 3 profondeurs différentes (400, 500 et 600 mm). Il a une capacité de charge de 200 kg par niveau et de 3000 kg par travée.

Vous avez le choix entre un module de départ pour débuter ou un module suivant pour agrandir le rack et qui viendra se rajouter au module de départ.

Les points forts

  • Modulable
  • Fabrication française
  • Réponds aux directives de la directive CEA 4001

Lire plus
Description

Rayonnage industriel conforme au système incendie sprinkler

Le rayonnage sprinkler pour charge légère est composé de tablettes grillagées. Elles répondent aux contraintes concernant les bâtiments ayant un système incendie sprinkler

Le rack industriel respecte les dispositions de la directive européenne VdS CEA 4001 et de la directive APSAD R1 NFPA. Ces 2 directives ne sont pas obligatoires, mais détermine les règles de conception, d'installation et de maintenance des systèmes incendies sprinkler.

La capacité de charge est de 200 kg par tablette et 3000 kg par travées. Celle-ci peut être modifiée en y ajoutant des tablettes supplémentaires.

Le rack industriel sprinkler est aussi disponible en version mi-lourde.

Pour plus d'informations sur les racks, retrouvez notre article de blog : Les différents types de rayonnage industriel.

Composition du rayonnage atelier avec tablettes grillagées

Pour commencer le rayonnage, il faut alors un module de départ. Celui-ci est composé de 4 poteaux et 5 tablettes. Pour l'agrandir, il est possible de rajouter un ou des modules suivants. Le module suivant doit avoir les mêmes dimensions que l'élément de départ. Celui-ci est composé de 2 poteaux et de 5 tablettes afin d'être raccordé au module de départ.

Le module de départ est composé de :

  • 4 poteaux perforés
  • 5 tablettes grillagées
  • Platines pour sol
  • Croisillon arrière sur tous les éléments

Les tablettes grillagées ont une maille de 50 x 50 mm. Les tablettes comprennent 2 lignes de perforations traversantes en bord de tablette. Ces 2 lignes sont utiles pour pouvoir accrocher des accessoires.

Montage du rayonnage industriel tablettes sprinkler

Le montage est rapide et simple. 5 étapes sont à respecter :

  • Montage des supports (pieds plastiques, platine métallique sur les poteaux)
  • Placement des traverses de tablette
  • Assemblage des 1ère tablettes (puis des tablettes intermédiaires)
  • Installation des stabilisateurs
  • Montage des éléments suivants et accessoires

Pour l'installation du rack, vous avez le choix entre le poser au sol ou alors l'ancrer à l'aide des platines fournies. Pour les platines, il faut s'équiper de vis et boulons de 7 mm (non fournis).

Les tablettes s'enclenchent directement dans les perforations latérales du poteau. Elles sont réglables au pas de 25 mm.

Hauteur maximale de la 1 ère tablette 24 cm
Distance maximum entre 2 tablettes 50 cm

Les charges les plus lourdes sont à entreposer à la base du rack de stockage.

Caractéristiques techniques du rayonnage sprinkler charge légère

Dimensions

Hauteur Longueur utile Longueur hors tout Profondeurs
2000 mm 1000 mm

+ 43 mm pour pieds plastiques

+ 100 mm pour fixation par platines

400 mm

500 mm

600 mm

Capacité de charge maximale :

  • Par niveau : 150 kg
  • Par travée : 1600 kg

Matériaux : acier

Caractéristiques techniques
Type de tablette Sprinkler
Capacité de charge par niveau 150 kg
Capacité de charge par travée 1600 kg
Téléchargement

Fiche technique

Télécharger la fiche au format PDF

Téléchargement

Notice montage - Sprinkler léger

Téléchargement (781.77k)
