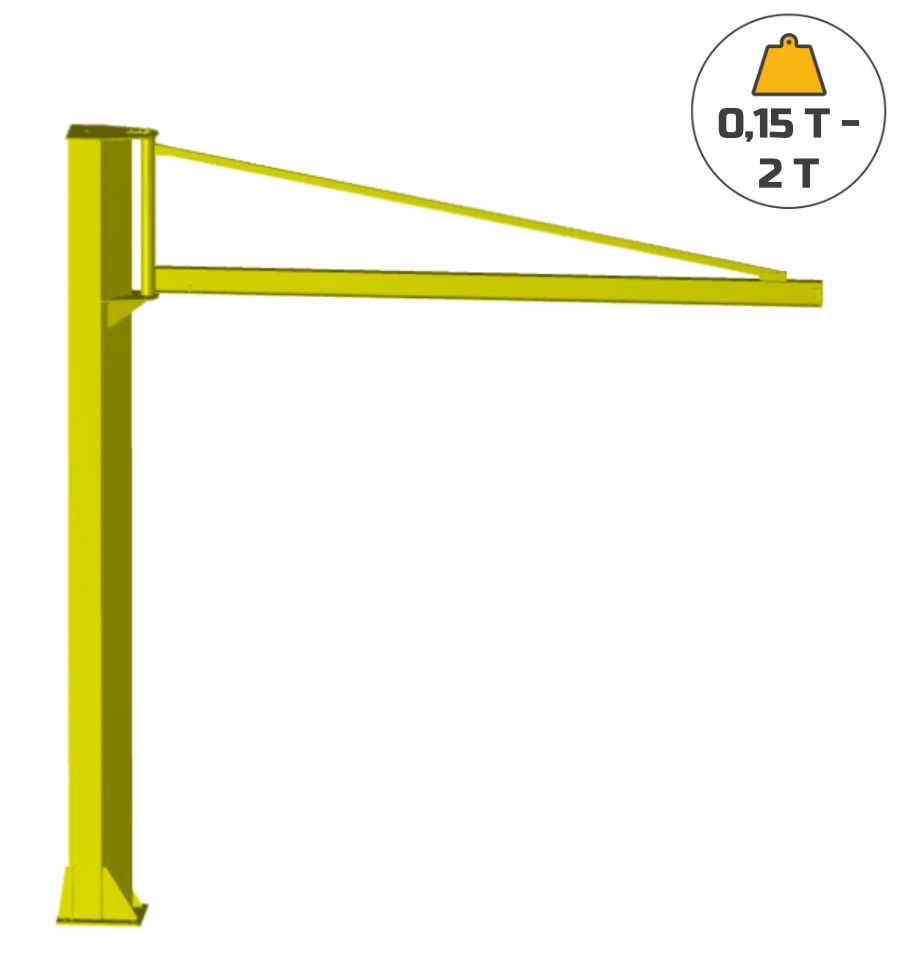

Description de la potence sur fût à flèche triangulée
La potence sur fût triangulée permet de lever, déplacer et positionner des charges en toute sécurité tout en optimisant les opérations de manutention.
Elle est constituée d'un fût vertical en acier à fixer au sol grâce à la semelle standard ou sur un massif de béton d'une profondeur de 1 m. Les dimensions pour chaque modèle sont disponible dans le tableau des caractérisitques.

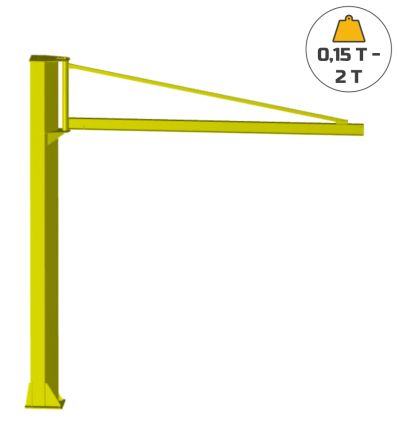

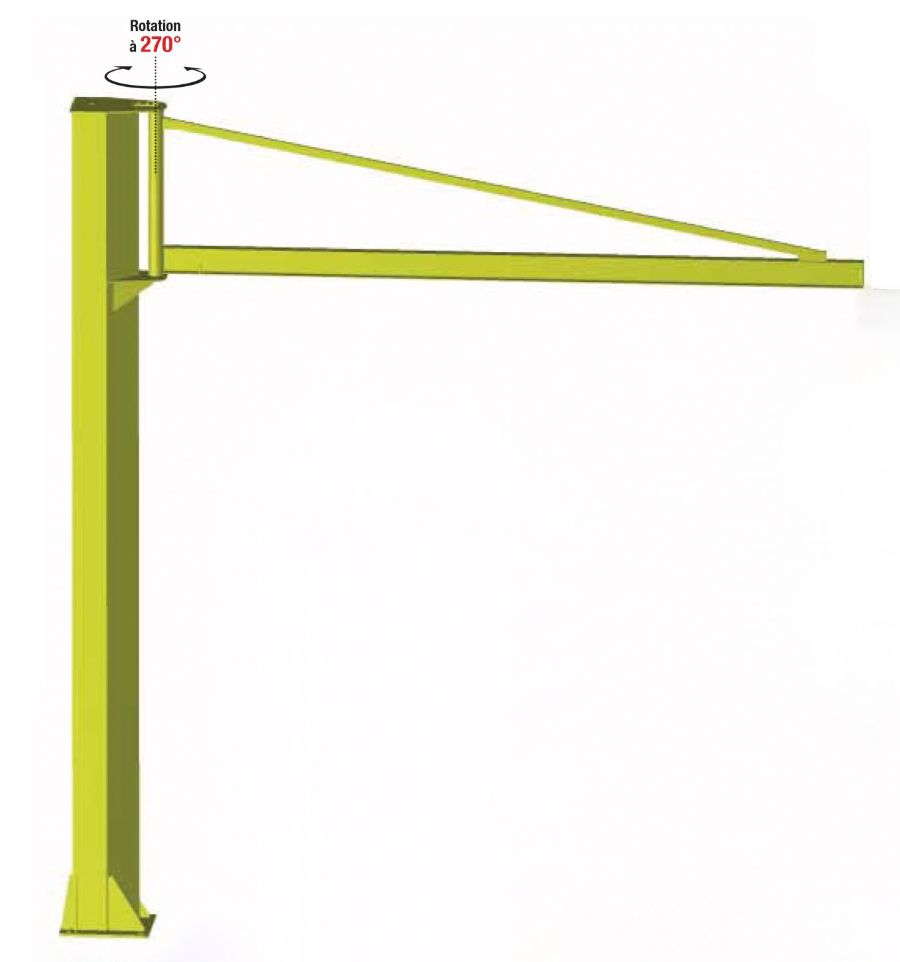

Grâce à sa flèche triangulée, la rotation à 270° est plus fluide et son tirant de renfort assure la rigidité de la poutre lors des opérations de levage.
Sa rotation offre une large zone de travail, pouvant ainsi déplacer une charge d'une poste de travail à un autre.
Cette potence sur fût triangulée est disponible dans différents modèles selon la charges maximal de levage ainsi que la portée :
Charges :
150 kg
250 kg
500 kg
1000 kg
1600 kg
2000 kg
Portée :
Sa structure en profilée IPE européen assure robustesse et longévité à la potence sur fût à flèche triangulée.
Pour garantir une installation conforme et sécurisée, réalisez une demande de devis afin d'obtenir les fixations adaptées à votre projet.
Optez pour la potence murale avec palan triangulée ou la potence triangulée sur fut kit complet palan triangulée pour une version complète.
Pour un environnement de travail plus étroit choisissez la potence avec palan bras articulée sur fut et la potence de levage articulée murale avec palan.
Caractéristiques techniques de la potence sur fût triangulée
CMU | Portée | IPE | Poids | Semelle standard | Massif de béton P. 1 m (à réaliser) | Couple de renversement |
|---|
150 kg | 2 m | 120 mm | 280 kg | 330 x 330 mm | 900 mm | 497 DaN.m |
150 kg | 3 m | 120 mm | 295 kg | 330 x 330 mm | 1000 mm | 738 DaN.m |
150 kg | 4 m | 120 mm | 320 kg | 330 x 330 mm | 1200 mm | 989 DaN.m |
150 kg | 5 m | 120 mm | 450 kg | 400 x 400 mm | 1400 mm | 1339 DaN.m |
250 kg | 2 m | 120 mm | 280 kg | 330 x 330 mm | 1000 mm | 740 DaN.m |
250 kg | 3 m | 120 mm | 295 kg | 330 x 330 mm | 1200 mm | 1091 DaN.m |
250 kg | 4 m | 120 mm | 420 kg | 500 x 500 mm | 1300 mm | 1466 DaN.m |
250 kg | 5 m | 120 mm | 550 kg | 400 x 400 mm | 1400 mm | 1916 DaN.m |
500 kg | 2 m | 120 mm | 280 kg | 400 x 400 mm | 1200 mm | 1348 DaN.m |
500 kg | 3 m | 120 mm | 480 kg | 500 x 500 mm | 1400 mm | 1999 DaN.m |
500 kg | 4 m | 120 mm | 520 kg | 500 x 500 mm | 1600 mm | 2737 DaN.m |
500 kg | 5 m | 140 mm | 630 kg | 500 x 500 mm | 1800 mm | 3491 DaN.m |
1000 kg | 2 m | 120 mm | 450 kg | 500 x 500 mm | 1500 mm | 2833 DaN.m |
1000 kg | 3 m | 140 mm | 530 kg | 600 x 600 mm | 1700 mm | 4076 DaN.m |
1000 kg | 4 m | 160 mm | 670 kg | - | 1900 mm | 6911 DaN.m |
1000 kg | 5 m | 160 mm | 800 kg | 600 x 600 mm | 2100 mm | 3420 DaN.m |
1600 kg | 2 m | 120 mm | 500 kg | - | 1700 mm | 4617 DaN.m |
1600 kg | 3 m | 160 mm | 680 kg | - | 2000 mm | 6608 DaN.m |
1600 kg | 4 m | 180 mm | 900 kg | - | 2200 mm | 8760 DaN.m |
1600 kg | 5 m | 180 mm | 970 kg | 600 x 600 mm | 2400 mm | 10840 DaN.m |
2000 kg | 2 m | 180 mm | 530 kg | 650 x 650 mm | 1800 mm | 5881 DaN.m |
2000 kg | 3 m | 180 mm | 840 kg | 650 x 650 mm | 2100 mm | 8393 DaN.m |
2000 kg | 4 m | 180 mm | 900 kg | - | - | - |
2000 kg | 5 m | 180 mm | 1350 kg | - | - | - |
