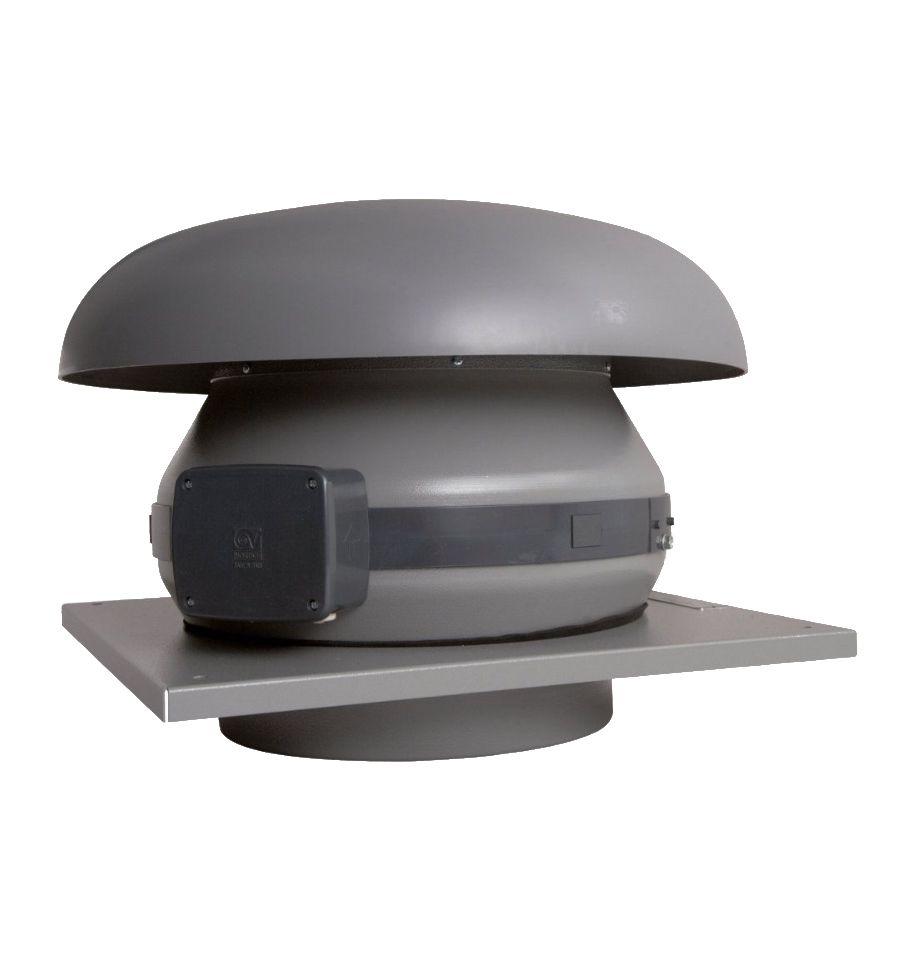

Tourelle d'Extraction Compacte Toiture
208,99 € HT 250,79 € TTC
Envoi entre le 27/01 et le 03/02
Description de la tourelle d’extraction professionnelle
La tourelle d’extraction compacte pour toiture est conçue pour répondre de manière optimale aux besoins d’extraction d’air des bâtiments tertiaires et professionnels. Performante et robuste, elle garantit un débit d’air allant de 180 à 900 m³/h en se branchant uniquement sur une prise 230 V domestique.
Elle est idéale pour des infrastructures professionnelles comme des ateliers, bureaux en open space, cuisines, sanitaires et vestiaires collectifs.
Son installation en toiture permet à l’air vicié de s’extraire du bâtiment au travers des conduits jusqu’à la tourelle.
Son fonctionnement permet au flux d’air drainé d’être efficacement aspiré, grâce à l’hélice centrifugeuse qui compose la tourelle. Son moteur, monté sur roulement de billes, a été conçu pour optimiser sa durabilité et son efficacité énergétique tout en disposant de deux vitesses de rotation.
Ses pales sont composées d’une résine en plastique auto-extinguible V0. Elles disposent ainsi d’une protection contre le feu et d’une réduction des nuisances sonores. Ce matériau atteste du respect des normes de sécurité en vigueur.
Sa structure en acier est conçue pour être durable. Doublée d’une peinture en polyester, la tourelle d’extraction de toiture est protégée contre la corrosion, les intempéries et les changements de température.
La tourelle d’extraction de toiture est élaborée pour ventiler des pièces comportant une température ambiante entre -25°C et +50°C.
Découvrez les équipements en option :

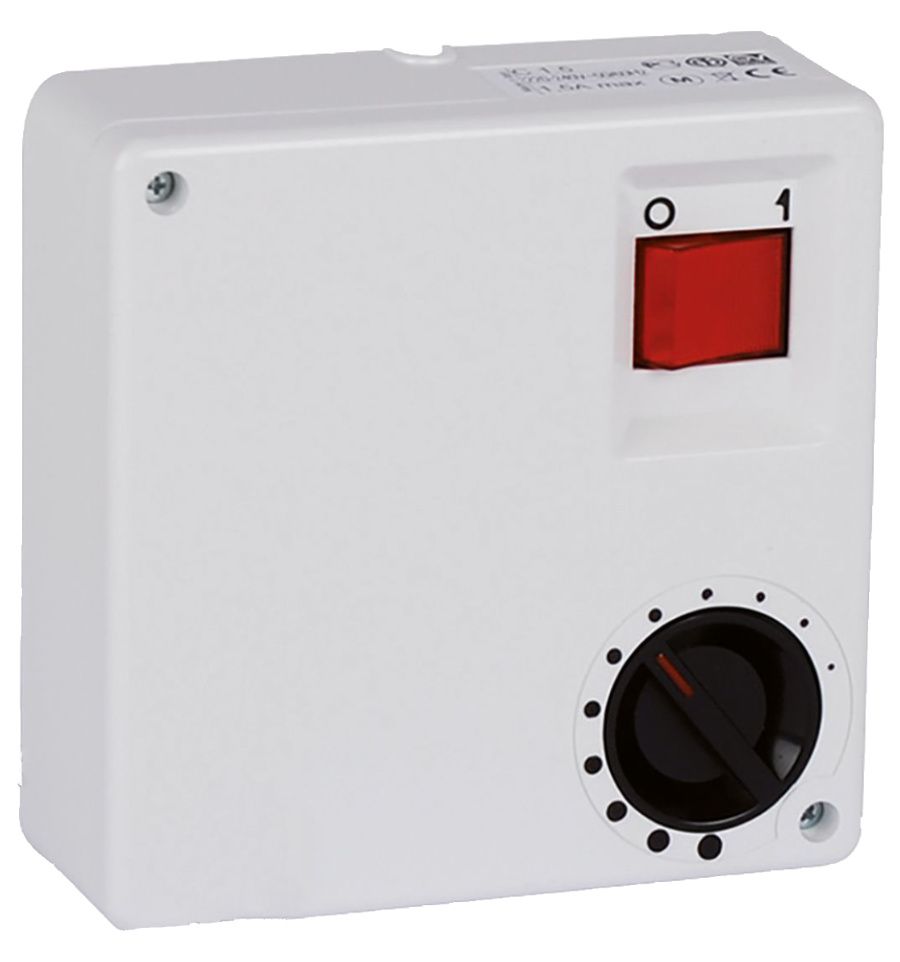

- Variateur de vitesse : utile pour ajuster le débit d'air extrait et adapter le fonctionnement de la tourelle d'extraction aux variations d'environnement.

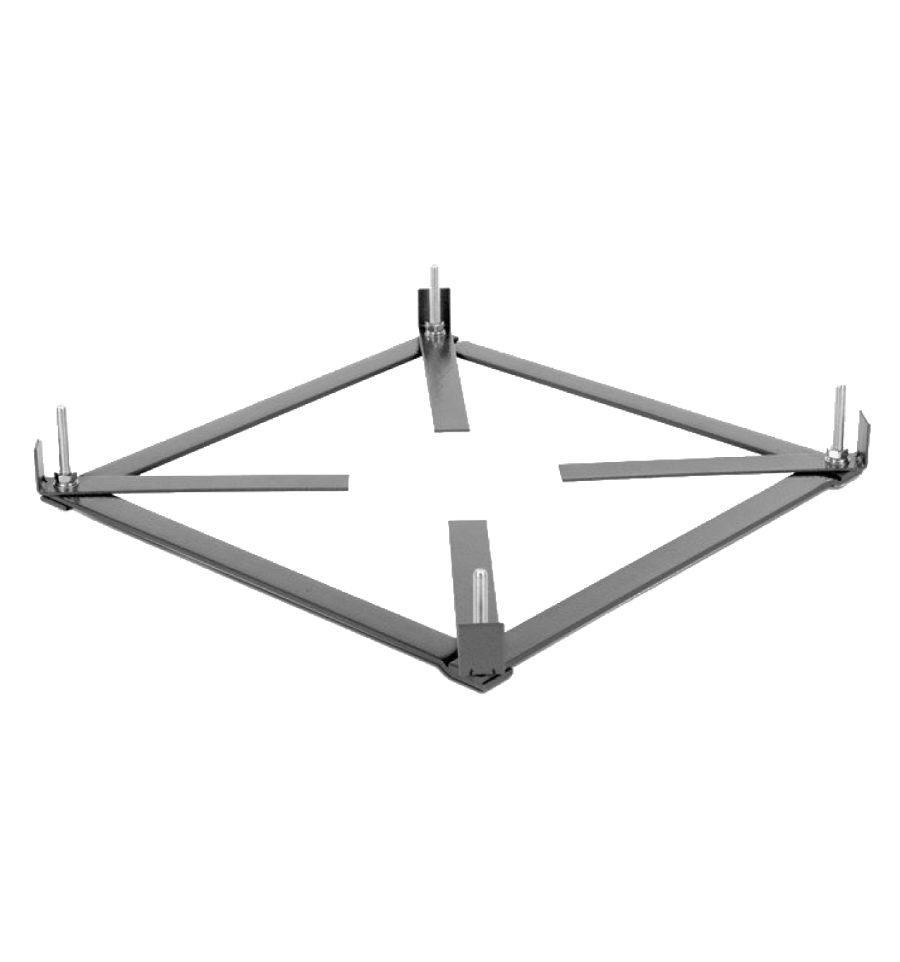

- Kit de fixation : permet de fixer solidement la tourelle d'extraction toiture grâce à des vis et une fixation métallique, évitant les risques de déplacements ou de chutes en cas de vents forts.

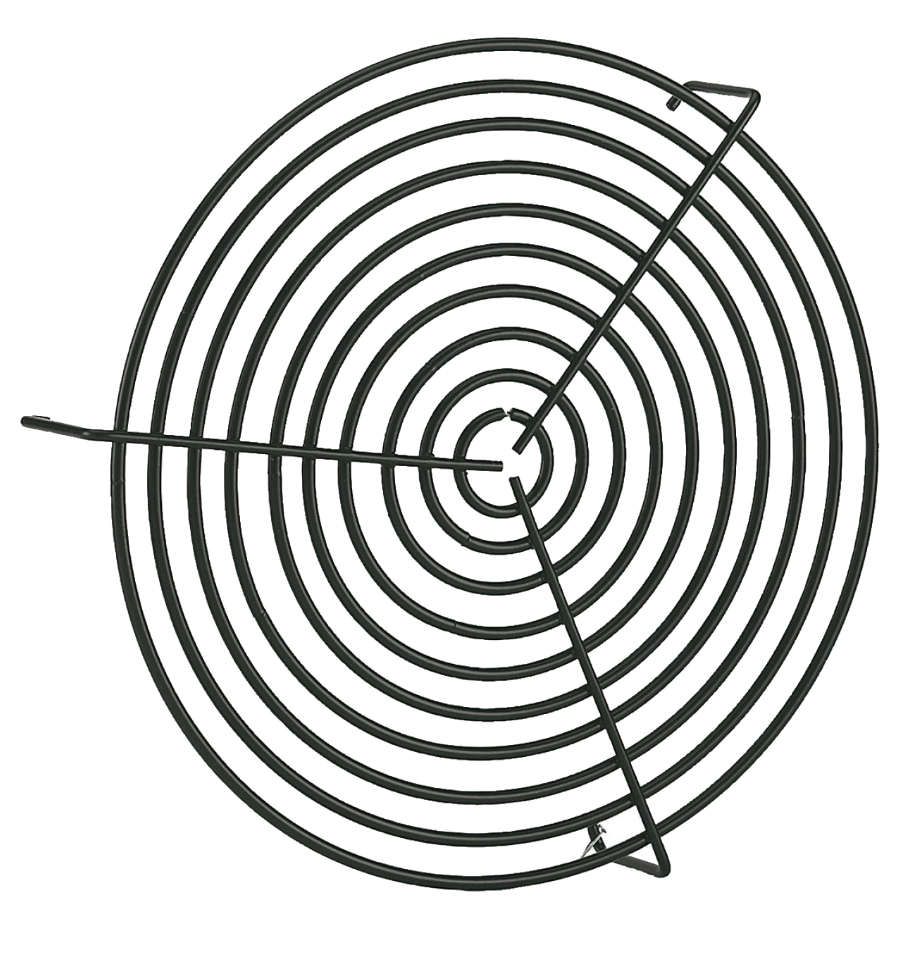

- Grille de sécurité : cette barrière métallique empêche les objets ou les animaux de pénétrer dans la tourelle, préservant les composants internes.
Retrouvez aussi nos extracteurs d'air industriels et ventilateur extracteur de chantier gainable.
Utilisation de la tourelle d’extraction compacte toiture
Choisir votre tourelle d’extraction dépend du diamètre souhaité.
Les tourelles d'extraction sont disponibles en plusieurs diamètres pour répondre à des besoins variés en termes de débit d'air, type de bâtiment et taille des pièces à ventiler. Les différents diamètres permettent aux tourelles d'extraction de s’adapter aux besoins spécifiques en débit d'air, aux contraintes architecturales et aux exigences de performance.
Le tableau suivant récapitule les différentes capacités de la tourelle d'extraction professionnelle en fonction de son diamètre (mini/maxi) :
| Diamètre | Débit d'air | Pression absorbée | Puissance sonore | Pression sonore |
| (mm) | (m3/h) | (Pa) | (W) | dB(1) Lp à 3 m* |
| 100 | 180/280 | 314/402 | 38/85 | 27,3/37,5 |
| 125 | 220/380 | 255/373 | 21,1/40,2 | |
| 150 | 235/480 | 324/431 | 35/88 | 24,6/43,8 |
| 160 | 310/530 | 333/422 | 40/88 | 30,4/44,8 |
| 200 | 360/710 | 402/451 | 40/95 | 23/31,7 |
| 250 | 410/760 | 490/539 | 60/115 | 28,6/43,8 |
| 315 | 560/900 | 490/569 | 58/130 | 32,8/40,7 |
* Pression sonore mesurée à 3 mètres en champ libre avec évacuation carénée et selon la norme EN ISO3741 : 2009. Valeurs, puissances et niveaux sonores conformes à l’ISO3744.
Comment installer l'extracteur de toit ?
Tout d'abord, il vous faut une entrée d'air adaptée à l'extracteur ou créer un trou avec un diamètre adapté pour l'y accueillir. Installez une base d'étanchéité.
Il peut être relié à un conduit ou être libre (conduit de cheminée).
Vissez la tourelle sur le socle et faites les branchements indiqués sur la notice d'installation.

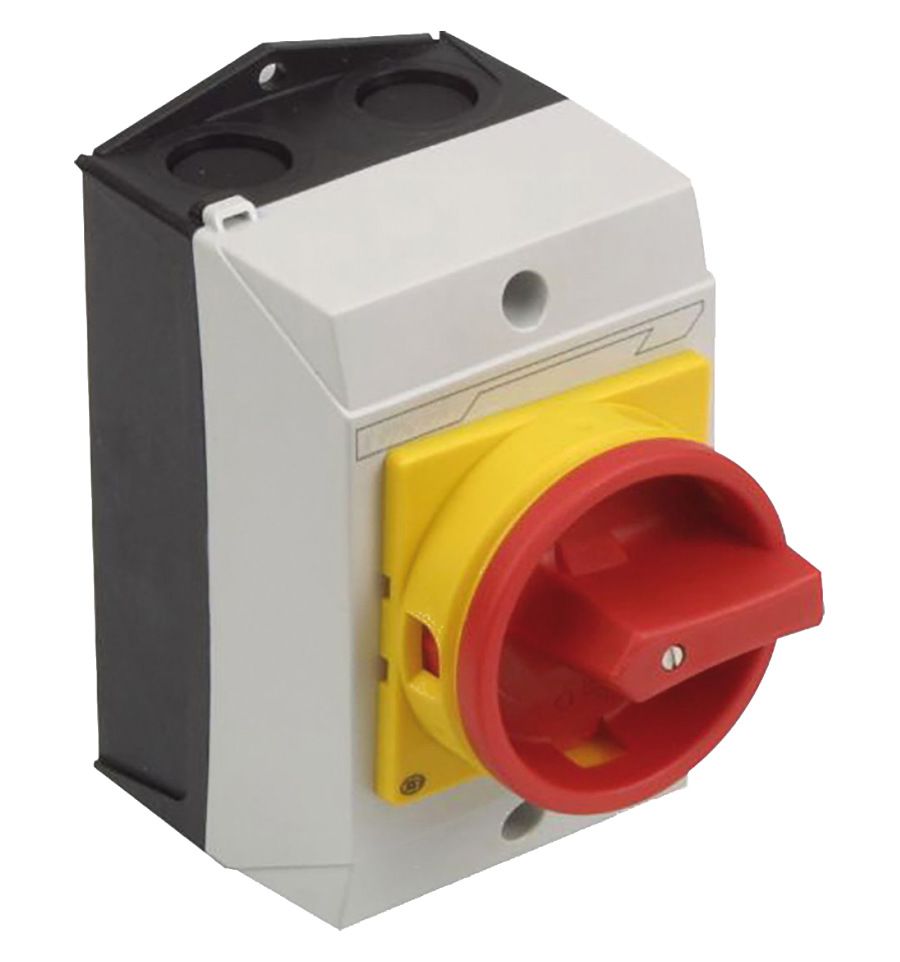

Activez l'interrupteur de proximité et le tour est joué.
Normes de l'extracteur d'air industriel
La tourelle d'extraction compacte toiture est certifiée IP45 pour les diamètres 100 et 125 mm.
Cette norme atteste d'une protection contre les installations fortement exposées aux conditions climatiques, offrant une meilleure durabilité dans des environnements exigeants. Les autres modèles sont labellisés IP44 pour être installées dans des espaces abrités ou protégés des intempéries directes.
Le moteur de la tourelle d'extraction professionnelle est de classe d'isolation II. Cela signifie qu'il a été élaboré pour garantir une protection renforcée contre les chocs électriques.
Il n'est donc pas nécessaire de relier la tourelle d'extraction compacte toiture directement à la Terre, car ses parties motrices sont doublement isolées même en cas de panne.
Caractéristiques de l'extracteur d'air industriel

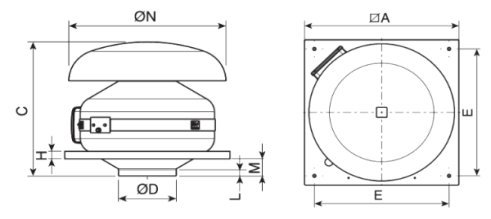

Retrouvez les correspondances de mesures sur les schémas ci-dessous.
Dimensions (mm) :
| Modèle | A | C | D | E | H | L | M | N | kg |
| 100 | 334 | 305 | 97 | 280 | 20 | 15 | 35 |
300 | 3,5 |
| 125 | 122 | 23 | |||||||
| 147 | |||||||||
| 150 | 424 | 365 | 370 | 17 | 47 | 400 | 5,8 | ||
| 160 | 157 | 18 | 5,9 | ||||||
| 200 | 197 | 20 | 49 | 6,1 | |||||
| 250 | 489 | 367 | 247 | 435 | 38 | 41 | 534 | 7,9 | |
| 315 | 415 | 312 | 36 | 65 | 14 |
