À quoi sert une potence de levage sur fût inversée ?

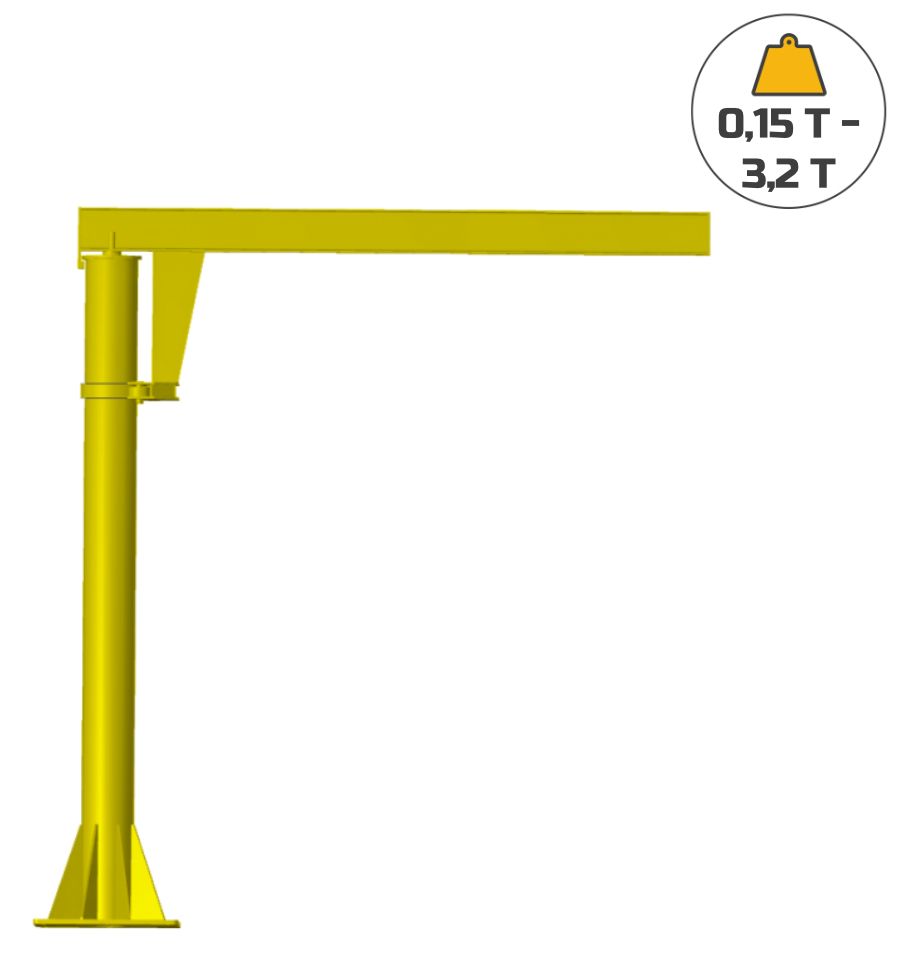

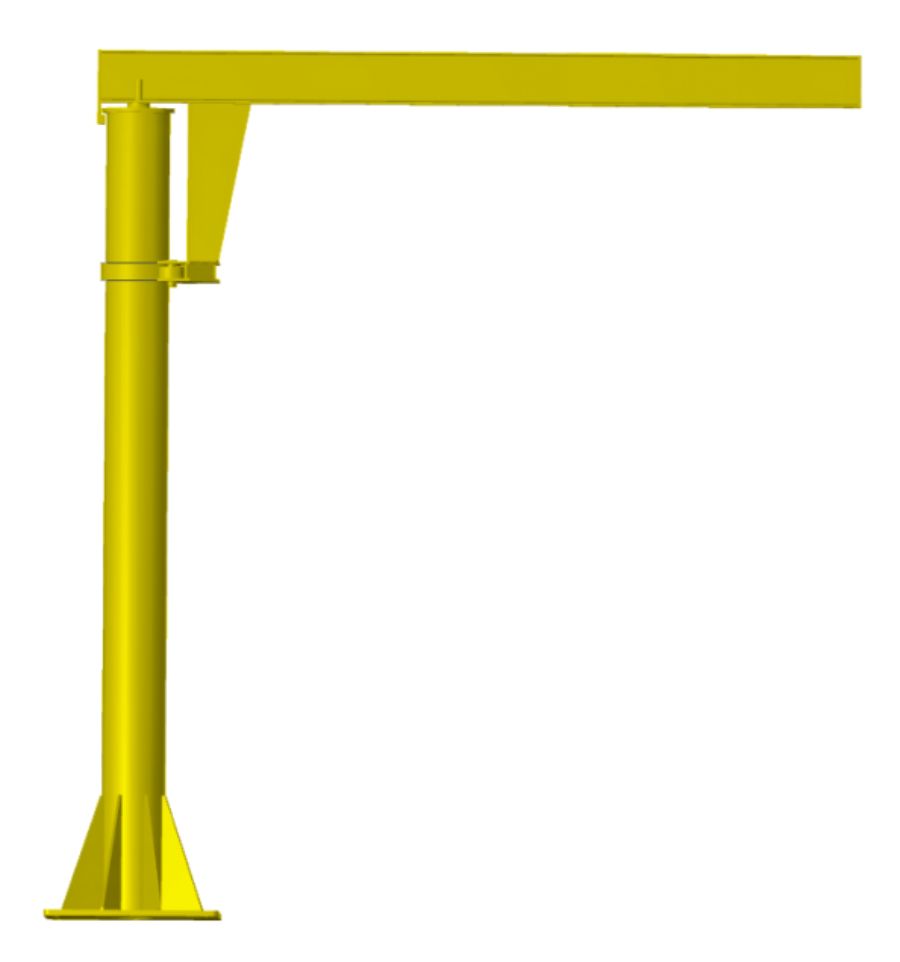

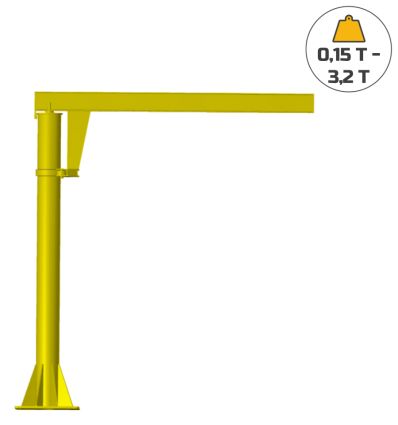

Une potence sur fut inversée est un équipement utilisé dans des zones de maintenance pour faciliter le levage et le déplacement de charges.
Elle est constituée d'un fût vertical en acier à fixer au sol sur une embase.
Elle est particulièrement adaptée pour les environnements de travail industriels qui nécessitent une grande amplitude de travail tout en optimisant l'espace.

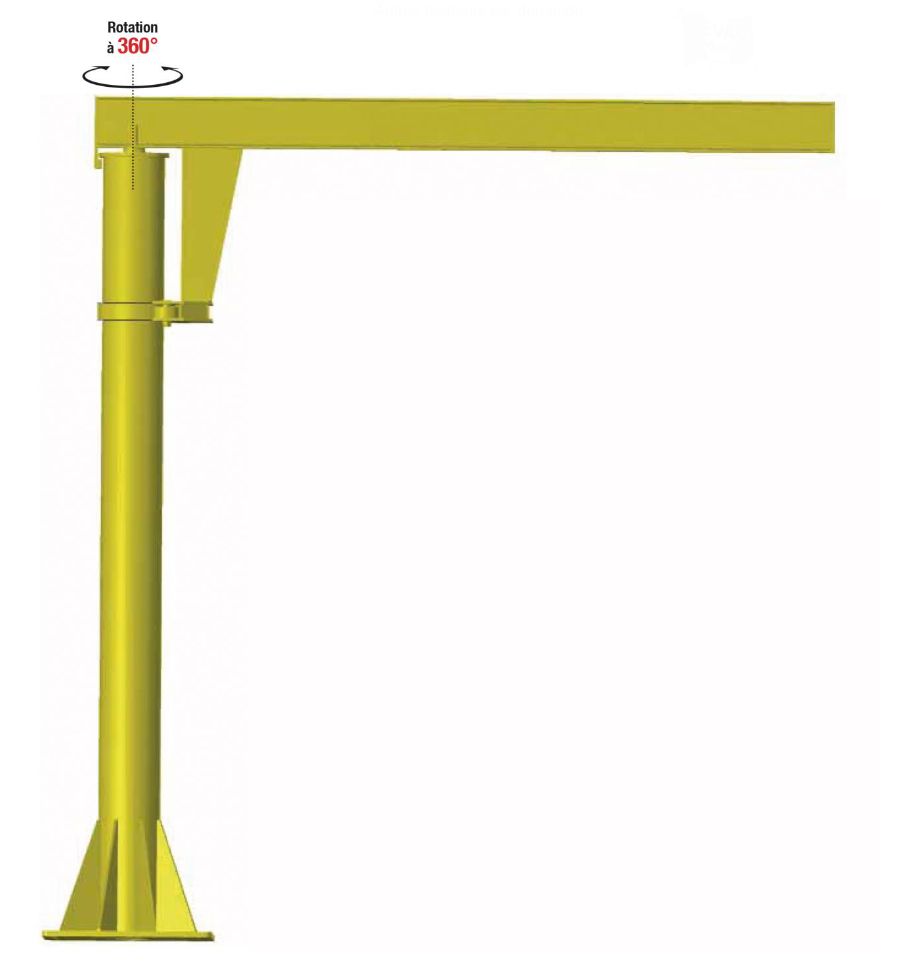

La flèche rotative à 360° peut soulever et déplacer des charges à l'aide d'un palan (non fourni), pour des charges de 150, 250, 500, 1000, 1600, 2000 ou 3200 kg au choix.
Il est également possible de choisir la portée de la potence sur fut inversée de 2, 3, 4, 5 ou 6 mètres.
Sa conception inversée lui permet de soulever des charges sur une hauteur libre. La poutre de roulement placée sous l'axe de rotation évite la perte d'espace comme sur les potences triangulées sur fût.
Ainsi, elle conserve une large zone de travail.
Fabriquée en profilé IPE européen, la potence de levage sur fût inversée reste robuste et stable en toutes circonstances.
Réalisez une demande de devis afin d'obtenir les fixations adaptées à votre surface.
Pour la réalisation de la fixation, il vous suffit de réaliser un massif en béton de 1 m de profondeur. Les dimensions à réaliser pour chaque modèle sont disponibles dans le tableau ci-dessous.
Optez pour une potence inversée avec palan sur fût ou la potence avec palan articulée sur fût pour un équipement beaucoup plus complet.
Si vous souhaitez une solution murale choisissez la potence inversée murale avec palan ou la potence inversée murale industrielle.
Alimentez votre potence à l'aide du cable d'alimentation palan électrique.
Caractéristiques techniques de la potence sur fut inversée
Matériau : acier
Rotation : 180°
Structure : profilé IPE européen
Conforme CE : directive 2006/42/CE
Garantie : 2 ans
CMU | Portée | IPE | Poids | Semelle standard | Massif de béton (à réaliser) | Couple de renversement |
|---|
150 kg | 2 m | 180 mm | 280 kg | 400 x 400 mm | 850 mm | 468 DaN.m |
150 kg | 3 m | 180 mm | 295 kg | 500 x 500 mm | 1000 mm | 730 DaN.m |
150 kg | 4 m | 180 mm | 320 kg | 400 x 400 mm | 1150 mm | 1010 DaN.m |
150 kg | 5 m | - | 450 kg | - | 1300 mm | - |
250 kg | 2 m | 180 mm | 280 kg | 400 x 400 mm | 950 mm | 688 DaN.m |
250 kg | 3 m | 180 mm | 295 kg | 400 x 400 mm | 1100 mm | 1060 DaN.m |
250 kg | 4 m | 240 mm | 420 kg | 400 x 400 mm | 1300 mm | 1546 DaN.m |
250 kg | 5 m | - | 550 kg | - | 1400 mm | - |
500 kg | 2 m | 180 mm | 280 kg | 400 x 400 mm | 1150 mm | 1238 DaN.m |
500 kg | 3 m | 240 mm | 480 kg | 400 x 400 mm | 1350 mm | 1938 DaN.m |
500 kg | 4 m | 240 mm | 520 kg | 500 x 500 mm | 1550 mm | 2646 DaN.m |
500 kg | 5 m | 300 mm | 630 kg | 600 x 600 mm | 1700 mm | 3528 DaN.m |
1000 kg | 2 m | 240 mm | 450 kg | 500 x 500 mm | 1400 mm | 2461 DaN.m |
1000 kg | 3 m | 300 mm | 530 kg | 600 x 600 mm | 1650 mm | 3790 DaN.m |
1000 kg | 4 m | 300 mm | 670 kg | 600 x 600 mm | 1850 mm | 5138 DaN.m |
1000 kg | 5 m | 360 mm | 800 kg | 600 x 600 mm | 2000 mm | 6714 DaN.m |
1600 kg | 2 m | - | 500 kg | - | 1600 mm | - |
1600 kg | 3 m | 360 mm | 680 kg | - | 1900 mm | 5950 DaN.m |
1600 kg | 4 m | 360 mm | 900 kg | - | 2100 mm | - |
1600 kg | 5 m | 400 mm | 970 kg | 700 x 700 mm | 2300 mm | 10314 DaN.m |
2000 kg | 2 m | - | 530 kg | - | 1700 mm | - |
2000 kg | 3 m | - | 840 kg | 600 x 600 mm | 2000 mm | - |
2000 kg | 4 m | - | 900 kg | 650 x 650 mm | 2250 mm | - |
2000 kg | 5 m | - | 1350 kg | 800 x 800 mm | 2500 mm | 12970 DaN.m |
3200 kg | 2 m | - | 780 kg | 700 x 700 mm | - | 7754 DaN.m |
3200 kg | 3 m | - | 950 kg | - | - | - |
3200 kg | 4 m | - | 1350 kg | - | - | - |
3200 kg | 5 m | - | 1500 kg | - | - | - |
