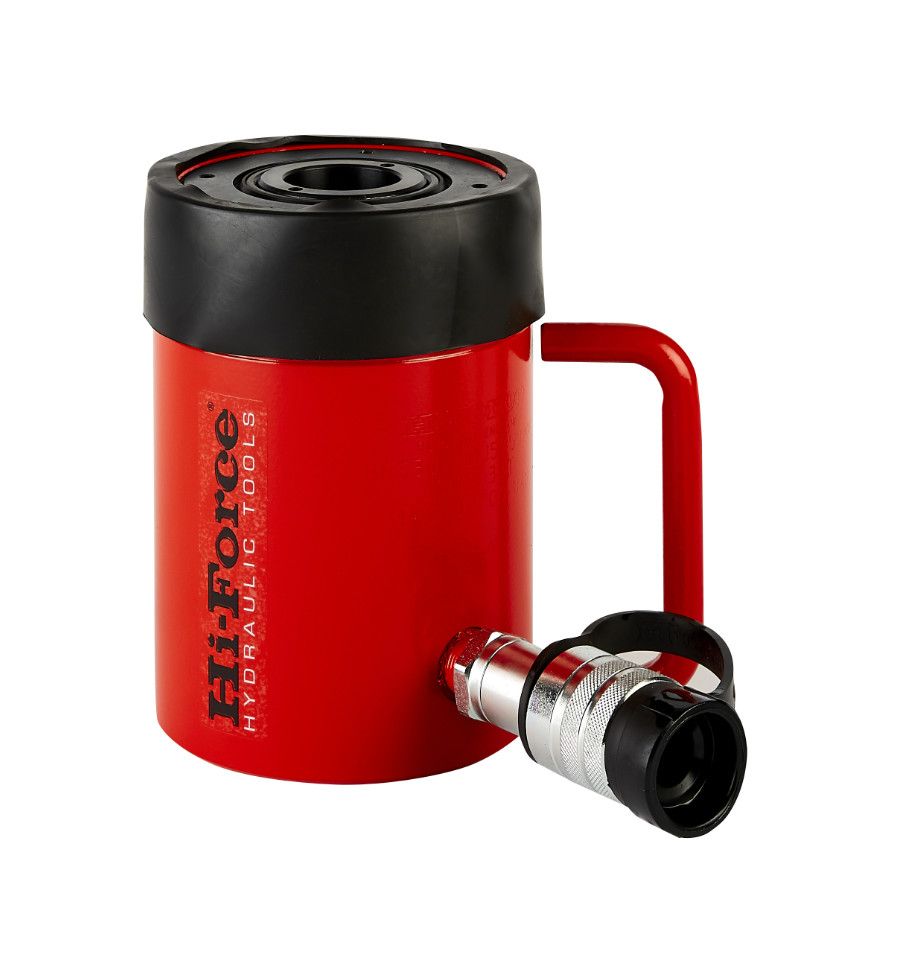

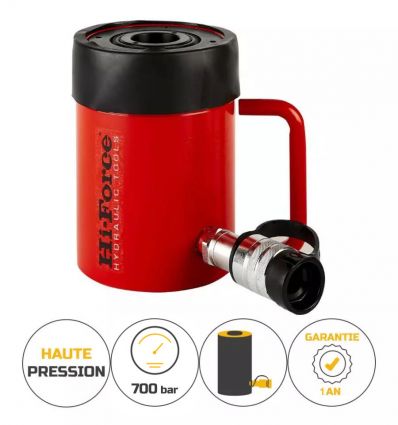

Verin hydraulique simple effet creux 700 bar 11 tonnes
Ce vérin hydraulique simple effet à piston creux fait partie à la gamme HHS du leader anglais de l'outillage hydraulique Hi-Force.
Avec une pression de travail de 700 bar, sa conception unique et son piston creux permettent des opérations de poussées efficaces.
Léger et polyvalent, il est idéal pour des tâches de maintenance, tension et outillage.
Il est disponible avec une capacité de 11 à 102 tonnes et une course de 25 à 152 mm.
Nous vous proposons ce modèle HHS de 23 à 102 tonnes sur devis. Leurs caractéristiques techniques (capacité d'huile, course, etc) sont disponibles dans le tableau en bas de la description.
Les points forts :
- Polyvalent
- Piston creux
- 700 bar
- Faible coefficient de frottement
- Garantie 1 an
724,99 € HT 869,99 € TTC
Envoi entre le 21/07 et le 24/07
Description du verin hydraulique creux simple effet
Le vérin hydraulique à simple effet creux avec retour à ressort fonctionne avec une pression de travail de 700 bar. Ce type de vérin hydraulique à haute pression est idéal pour des opérations complexes nécessitant une force de travail élevée.
Conçu par Hi-Force (expert dans l'outillage hydraulique depuis 40 ans), le vérin fait partie de la gamme HHS propose un faible coefficient de frottement et est idéal pour les applications d'entretien, de tension et d'outillage.
D'une capacité de 11 à 102 tonnes, les modèles HHS peuvent avoir une course allant de 25 à 152 mm.
Il est doté d'une tige de piston nitrocarburée qui assure une grande solidité face à la corrosion. Ses joints sont anti-extrusion optimisent la performance du vérin dans des conditions à hautes pressions. Il est aussi équipé de cols filetés qui supportent la charge pleine.
Il fonctionne en simple effet et peut donc effectuer un mouvement dans une seule direction. Si vous avez besoin d'un vérin à double effet, c'est-à-dire qui peut générer un mouvement dans deux directions, optez pour notre vérin hydraulique creux double effet ou notre vérin hydraulique fort tonnage double effet.
Vous trouverez ci-dessous une vidéo explicative des principes de fonctionnement du vérin HHS :
Pour en savoir plus sur notre sélection de vérins hydraulique 700 bars Hi-Froce, nous vous invitons à lire notre article "Définition, fonctionnement, choix et entretien du vérin hydraulique haute pression".
Nous proposons aussi des accessoires pour vérins : la pompe manuelle hydraulique (idéale pour tester ou charger les composants de votre machine) et le flexible hydraulique solide.
Entretenir le verin creux hydraulique 700 bar
Les vérins hydrauliques haute pression Hi-Force sont robustes et conçus pour être opérationnels longtemps sans être abimés, à conditions d'être utilisés dans de bonnes conditions.
Veillez par exemple à toujours rétracter le piston et débrancher les tuyaux hydrauliques après avoir été utilisé. Utilisez toujours de l'huile hydraulique adaptée à votre vérin. Nous en proposons sur devis.
Notez que si vous utilisez ce vérin pour du levage, il faut le faire contrôler une fois par an.
Caractéristiques du vérin hydraulique à piston creux
Pression de travail : 700 bar
Effet : Simple
Capacité : De 11 à 102 tonnes
Course : De 25 à 152 mm

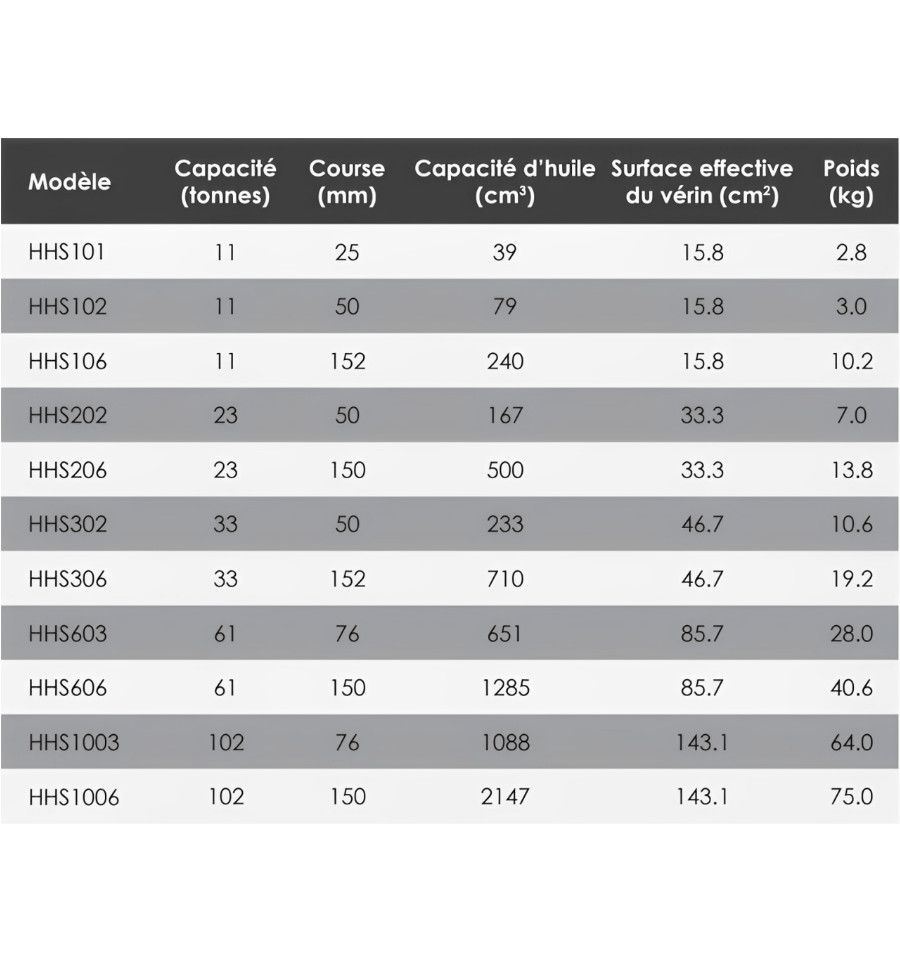

Voici ci-dessous le détail des caractéristiques techniques de chacun des modèles :
| Modèle | Capacité (tonnes) | Course (mm) | Capacité d'huile (cm³) | Surface effective (cm²) | Poids (kg) |
| HHS101 | 11 | 25 | 39 | 15.8 | 2.8 |
| HHS102 | 11 | 50 | 79 | 15.8 | 3 |
| HHS106 | 11 | 152 | 240 | 15.8 | 10.2 |
| HHS202* | 23 | 50 | 167 | 33.3 | 7 |
| HHS206* | 23 | 150 | 500 | 33.3 | 13.8 |
| HHS302* | 33 | 50 | 233 | 46.7 | 10.6 |
| HHS306* | 33 | 152 | 710 | 46.7 | 19.2 |
| HHS603* | 61 | 76 | 651 | 85.7 | 28 |
| HHS606* | 61 | 150 | 1285 | 85.7 | 40.6 |
| HHS1003* | 102 | 76 | 1088 | 143.1 | 64 |
| HHS1006* | 102 | 150 | 2147 | 143.1 | 75 |
*modèles disponibles sur devis

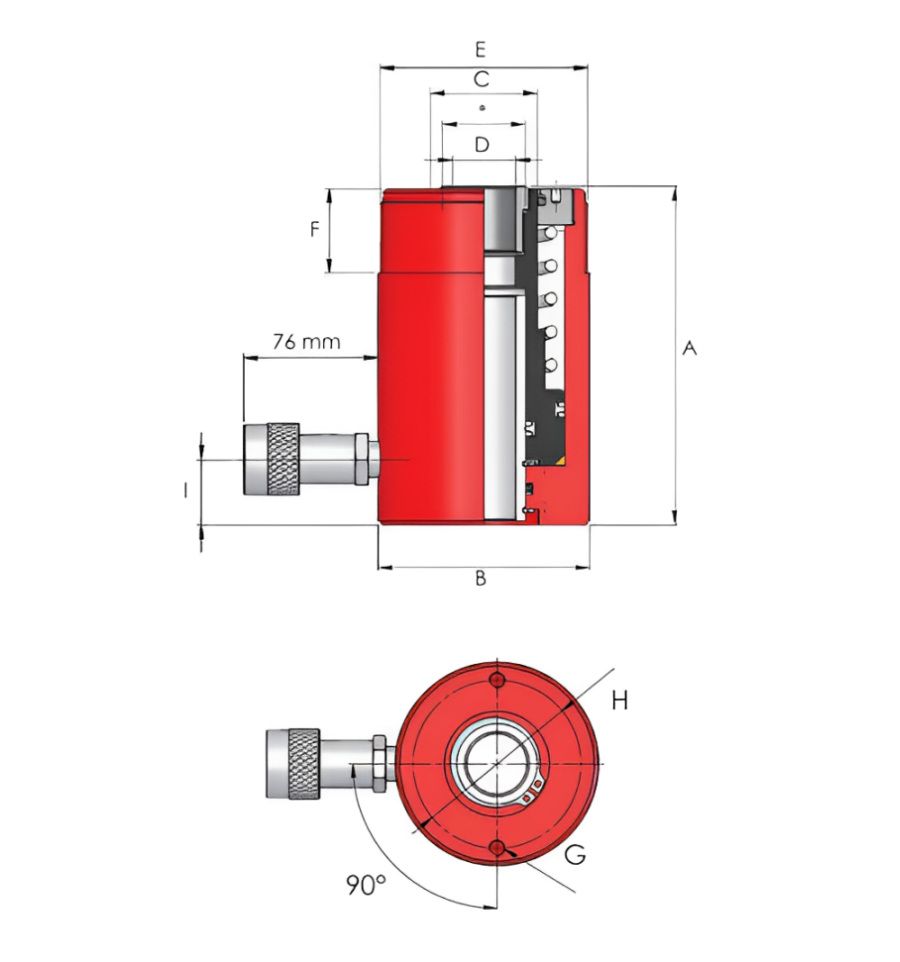

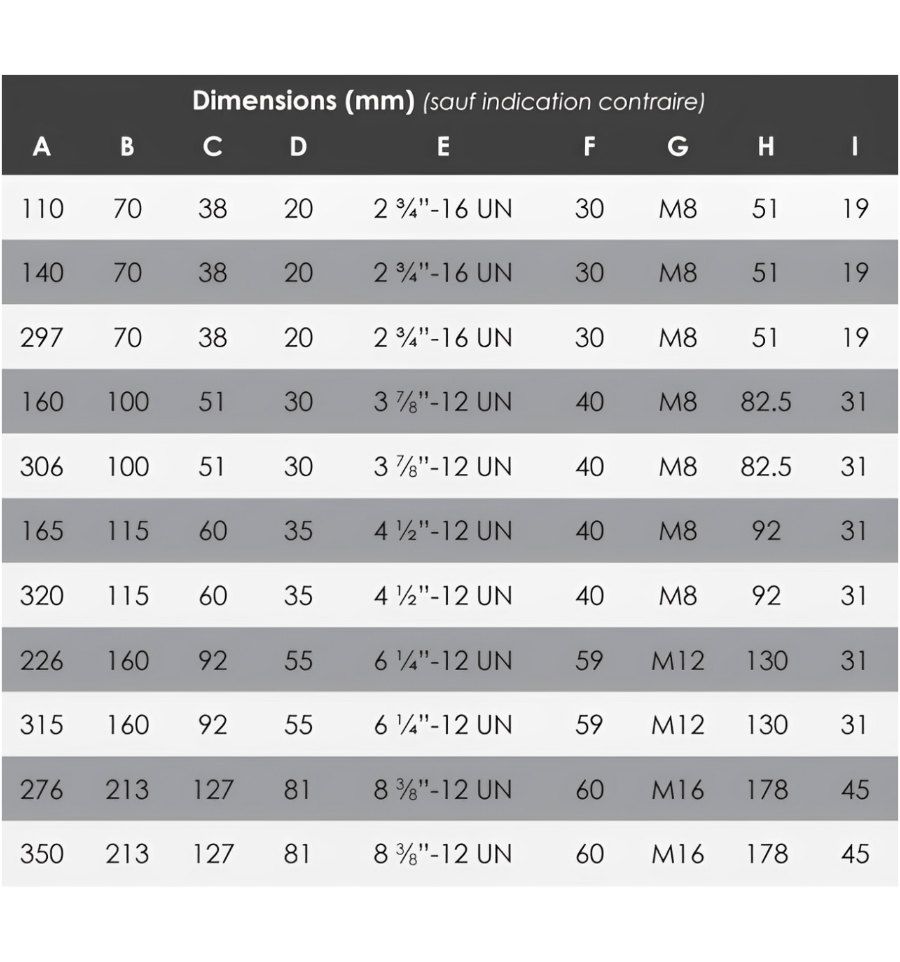

Vous trouverez ci-dessous les dimensions des modèles :
| Modèle | A | B | C | D | E | F | G | H | I |
| HHS101 | 110 | 70 | 38 | 20 | 2 3/4"-16 UN** | 30 | M8 | 51 | 19 |
| HHS102 | 140 | 70 | 38 | 20 | 2 3/4"-16 UN** | 30 | M8 | 51 | 19 |
| HHS106 | 297 | 70 | 38 | 20 | 2 3/4"-16 UN** | 30 | M8 | 51 | 19 |
| HHS202* | 160 | 100 | 51 | 30 | 3 7/8"-12 UN** | 40 | M8 | 82.5 | 31 |
| HHS206* | 306 | 100 | 51 | 30 | 3 7/8"-12 UN** | 40 | M8 | 82.5 | 31 |
| HHS302* | 165 | 115 | 60 | 35 | 4 1/2"-12 UN** | 40 | M8 | 92 | 31 |
| HHS306* | 320 | 115 | 60 | 35 | 4 1/2"-12 UN** | 40 | M8 | 92 | 31 |
| HHS603* | 226 | 160 | 92 | 55 | 6 1/4"-12 UN** | 59 | M12 | 130 | 31 |
| HHS606* | 315 | 160 | 92 | 55 | 6 1/4"-12 UN** | 59 | M12 | 130 | 31 |
| HHS1003* | 276 | 213 | 127 | 81 | 8 3/8"-12 UN** | 60 | M16 | 178 | 45 |
| HHS1006* | 350 | 213 | 127 | 81 | 8 3/8"-12 UN** | 60 | M16 | 178 | 45 |
*modèles disponibles sur devis
**UN : Unified National. Ce terme correspond à un type de filetage standard.
