Benne à terre à palonnier intégré

Description de la benne à palonnier intégré

Le palonnier (dispositif suspendu à un appareil de levage) permet une manutention qui ne nécessite pas l’utilisation d’un chariot élévateur. En effet, c’est avec une grue que la benne à palonnier peut être soulevée et déplacée. L’utilisation d’une grue peut s’avérer nécessaire lorsque le terrain est non praticable pour un chariot élévateur ou que vous souhaitez soulever des charges trop lourdes pour un chariot élévateur.

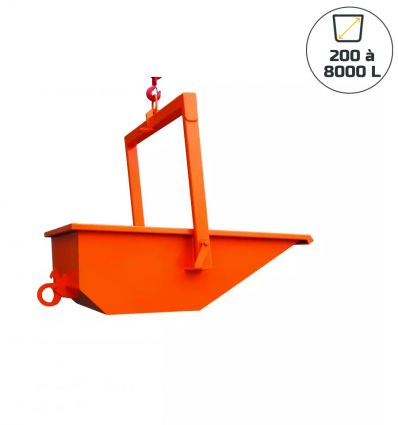

Notre benne à palonnier intégré a été conçue pour être installée sur les chantiers afin de collecter gravats, débris, béton et toute autre matière que l’on peut trouver sur un chantier. Grâce au système de palonnier, le déchargement se fait facilement et rapidement.

Si vous avez besoin d'une benne avec un plus grand volume de charge, cela est possible sur demande.

Également transportables par grue, nous vous recommandons notre benne à fond ouvrant de chantier et notre benne basculante grande capacité.

Quelles différences entre nos trois types de palonniers ?

Notre benne est équipée d'un palonnier disponible avec trois systèmes distincts :

• Le système à palonnier automatique, c'est le système le plus simple d'utilisation et ne nécessite que la présence du grutier pour l'utiliser (pour la déplacer et la vider). Le mécanisme se déclenche et se bloque automatiquement en fonction de la position du palonnier. Lorsque le palonnier est à la verticale, il est mobile et la benne peut être déplacée. Lorsque vous rabattez le palonnier à l’horizontale, celui-ci se bloque automatiquement, et vous pouvez alors remplir ou vider le contenu de la benne. Après l’avoir remplie, vous n’avez qu’à effectuer une pression pour débloquer le palonnier. Pour vider la benne, vous devez la soulever lorsque le palonnier est bloqué à l’horizontale, afin qu’elle se redresse et que son contenu se décharge. Densité maximale de la matière à lever : 2,4.

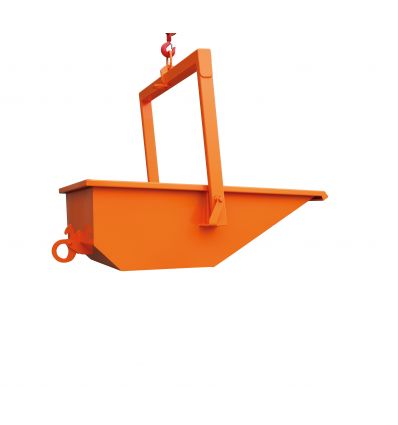

• Le système de palonnier semi-automatique nécessite l'intervention de deux opérateurs pour faire bien fonctionner le mécanisme, un grutier et une autre personne qui va actionner manuellement le crochet. Il fonctionne à l'aide d'un crochet qui permet de bloquer le palonnier à l’horizontal. Avant le chargement de la benne, il faut positionner le palonnier à l'horizontal pour emboîter le crochet. Pour déplacer la benne, il suffit de libérer le palonnier de son crochet et d’ensuite soulever la benne. Enfin, pour vider la benne, il suffit de bloquer le palonnier à l'aide du crochet et de soulever la benne.
• Le système de palonnier mécanique ne peut être utilisé que par un grutier expérimenté. Le palonnier se bloque et se débloque par un système mécanique d'emboîtement dans des fentes. Avant de vider la benne, celle-ci doit être posée sur le sol afin de libérer les tiges qui bloquent le palonnier de chaque côté. Une fois le mécanisme libéré, la benne se renverse lorsqu'elle est soulevée à nouveau.

Caractéristiques de la benne à palonnier intégré

• Matériaux : Acier peint de couleur Orange RAL 2004
• Versions :
• Palonnier automatique
• Palonnier semi-automatique
• Palonnier mécanique
• Dimensions et poids :
• Benne à palonnier système automatique :

  Volume en L	Longueur extérieure en mm	Largeur extérieure en mm	Longueur intérieure en mm	Largeur intérieure en mm	Hauteur de remplissage en mm	Poids
  200 L	1480 mm	920 mm	1055 mm	600 mm	490 mm	75 kg
  250 L		1070 mm		750 mm		85 kg
  375 L	1975 mm	1095 mm	1540 mm	740 mm	540 mm	110 kg
  500 L		1345 mm		990 mm		125 kg
  600 L	2010 mm	1545 mm		1190 mm		150 kg
  750 L	2230 mm	1350 mm	1795 mm	990 mm	645 mm	175 kg
  800 L	2255 mm	1450 mm		1090 mm		195 kg
  1000 L		1600 mm		1240 mm		210 kg
  1250 L	2210 mm	1460 mm	1745 mm	1150 mm	830 mm	263 kg
  1500 L		1570 mm		1250 mm	880 mm	280 kg
  1750 L	2735 mm	1590 mm	2175 mm	1225 mm	960 mm	510 kg
  2000 L		1820 mm		1455 mm		545 kg
  3000 L	3270 mm	1810 mm	2670 mm	1390 mm	1045 mm	765 kg
  3500 L		2020 mm		1600 mm		810 kg
  4000 L					1200 mm	870 kg
  5000 L		2370 mm		1950 mm		980 kg
  6000 L	3840 mm	2220 mm	2990 mm	1700 mm	1450 mm	1600 kg
  7000 L		2480 mm		2000 mm		1700 kg
  8000 L	3945 mm	2530 mm			1550 mm	2800 kg

• Benne à palonnier système semi-automatique :

  Volume en L	Longueur extérieure en mm	Largeur extérieure en mm	Longueur intérieure en mm	Largeur intérieure en mm	Hauteur de remplissage en mm	Poids
  200 L	1320 mm	920 mm	1055 mm	600 mm	490 mm	63 kg
  250 L		1070 mm		750 mm		75 kg
  375 L	1830 mm	1095 mm	1540 mm	740 mm	540 mm	103 kg
  500 L		1345 mm		990 mm		115 kg
  600 L	1850 mm	1545 mm		1190 mm		140 kg
  750 L	2100 mm	1350 mm	1795 mm	990 mm	645 mm	165 kg
  800 L	2115 mm	1450 mm		1090 mm		190 kg
  1000 L		1600 mm		1240 mm		203 kg
  1250 L	2110 mm	1460 mm	1745 mm	1150 mm	830 mm	255 kg
  1500 L		1570 mm		1250 mm	880 mm	270 kg
  1750 L	2600 mm	1590 mm	2175 mm	1225 mm	960 mm	500 kg
  2000 L		1820 mm		1455 mm		535 kg
  3000 L	3110 mm	1810 mm	2670 mm	1390 mm	1045 mm	755 kg
  3500 L		2020 mm		1600 mm		800 kg
  4000 L					1200 mm	860 kg
  5000 L		2370 mm		1950 mm		970 kg
  6000 L	3600 mm	2220 mm	2990 mm	1700 mm	1450 mm	1200 kg
  7000 L		2480 mm		2000 mm		1400 kg
  8000 L		2530 mm			1550 mm	1600 kg

• Benne à palonnier système mécanique :

  Volume en L	Longueur extérieure en mm	Largeur extérieure en mm	Longueur intérieure en mm	Largeur intérieure en mm	Hauteur de remplissage en mm	Poids
  200 L	1520 mm	890 mm	1055 mm	600 mm	490 mm	80 kg
  250 L		1010 mm		750 mm		87 kg
  375 L	2000 mm	1020 mm	1540 mm	740 mm	540 mm	130 kg
  500 L		1270 mm		990 mm		145 kg
  600 L	2090 mm	1470 mm		1190 mm		162 kg
  750 L	2310 mm	1270 mm	1795 mm	990 mm	645 mm	210 kg
  800 L		1370 mm		1090 mm		225 kg
  1000 L		1520 mm		1240 mm		240 kg
  1250 L	2420 mm	1440 mm	1745 mm	1150 mm	830 mm	275 kg
  1500 L	2520 mm	1550 mm		1250 mm	880 mm	300 kg
  1750 L	2590 mm	1575 mm	2175 mm	1225 mm	960 mm	410 kg
  2000 L	2660 mm	1760 mm		1455 mm		450 kg
  3000 L	3400 mm	1750 mm	2670 mm	1390 mm	1045 mm	755 kg
  3500 L		2000 mm		1600 mm		800 kg
  4000 L					1200 mm	850 kg
  5000 L		2350 mm		1950 mm		960 kg
  6000 L	3900 mm	2150 mm	2990 mm	1700 mm	1450 mm	1180 kg
  7000 L		2450 mm		2000 mm		1370 kg
  8000 L		2500 mm			1550 mm	1570 kg
