Définition du théodolite
Pour assurer précision et fiabilité dans la prise de mesures d’angles, le théodolite utilise un système optique ultra-sophistiqué grâce à une lunette. Cette lunette optique est installée de sorte à pouvoir pivoter autour de deux axes permettant ainsi de l’orienter dans toutes les directions possibles. Cette fonctionnalité est nécessaire afin de relever des mesures fiables sur tous types de terrain.
Pour réaliser une mesure, l’opérateur commence par viser un premier point de référence à l’aide de la lunette, puis verrouille sa position. Il oriente ensuite la lunette vers un second point. L’appareil calcule alors l’angle entre les deux directions visées, à l’aide de cercles gradués intégrés qui affichent les angles horizontalement et verticalement.
Pour obtenir des données précises, le théodolite doit être installé sur une surface stable. Cela doit être vérifié lors de la mise en station. Il faut également qu’il soit mis à niveau de manière très précise. Pour cela, l’instrument est toujours monté sur un trépied en aluminium.
Il est aussi équipé d’un niveau à bulle intégré ce qui garantit son installation optimale. Lorsqu’il est parfaitement placé, même en terrain accidenté, l’outil pourra prendre les mesures avec exactitude et précision.
Choisir le bon théodolite
Lors de l’achat de votre théodolite, plusieurs critères sont à prendre en considération avant de faire votre choix.
Premièrement, le modèle du théodolite dont vous avez besoin va dépendre de votre domaine d’activité. Les différents corps de métier pouvant être intéressé par un théodolite sont les maçons, les travailleurs de travaux publics, les topographes, les géomètres. Même si cette liste n’est pas exhaustive, il faut quand même imaginer que les utilisations en fonction du domaine d’activités varient. La précision notamment pour un géomètre sera un critère d’une extrême importance, alors qu’un chef de chantier cherchera un produit robuste dans des conditions plus compliqué.
De plus, le choix du théodolite va également dépendre de la fréquence d’utilisation de la machine. Si vous avez besoin d’une grande précision combinée à une utilisation régulière, un théodolite à visée laser sera nécessaire.
D’autre part, en fonction de la taille de vos équipes ainsi que leur niveau de formation à la topographie, le choix de votre théodolite sera différent. Dans le cas de figure où vous travaillez seul sur les chantiers, un modèle simple sera suffisant. Si vous travaillez avec des collaborateurs expérimentés, alors un appareil plus puissant avec diverses fonctionnalités pourra être un véritable atout.
Enfin, il faudra aussi prendre en compte l’intégration de vos logiciels existants et la compatibilité du théodolite avec ces logiciels. Si vous êtes déjà équipé d’outils numériques de mesure, un appareil compatible facilitera la transmission des données.
Dans le cas de notre gamme de théodolites, le théodolite FET 220 est l’appareil parfait. Il est fiable et facile à utiliser sur des chantiers simples. Ce théodolite est très robuste et résistant et facilite donc la manipulation sur des terrains compliqués.
Alors que le FET 220K-L offre une plus grande précision grâce à des fonctionnalités supplémentaires. Il est notamment équipé d’un système de compensation automatique permettant une intégration des logiciels universels beaucoup plus simple. Il sera parfait pour des projets plus complexes, qui requièrent une plus grande précision des données et une gestion des données avancées.
Nous proposons également une gamme complète pour les chantiers de topographie, dont les appareils théodolites font partie. Cette gamme s'adapte aux besoins de tous les professionnels exigeants.
Quels sont les avantages du théodolite laser ?
Le théodolite est un outil incontournable lorsqu’il s’agit de mesure d’angle sur les chantiers. Son premier atout est sa capacité à relever des données avec une grande exactitude permettant ainsi de réduire les erreurs et donc les éventuels coûts que ces erreurs peuvent engendrer.
De plus, le théodolite est un appareil polyvalent qui peut s’adapter à différentes applications. Il permet, par exemple, de vérifier l’alignement d’une structure, mais aussi de faire de la relevée topographique. De ce fait, c’est un instrument qui sera utile pour différents domaines d’activités.
Conçu pour être utilisé dans des conditions compliquées de certains chantiers, le théodolite allie efficacité, robustesse et durabilité. Grâce à son indice de protection, il sera plus ou moins résistant aux fortes pluies, la poussière, et même aux températures extrêmes. Toutes ces caractéristiques en font un objet qui durera dans le temps en garantissant un investissement rentable.
Les modèles plus récents ont l’avantage d’être simplifié par des outils numériques et des capteurs électroniques intégrés. Ces derniers vont rendre la lecture et l’enregistrement des résultats plus faciles. Cela améliore l’efficacité sur le terrain, rendant la prise en main des équipes plus rapide.

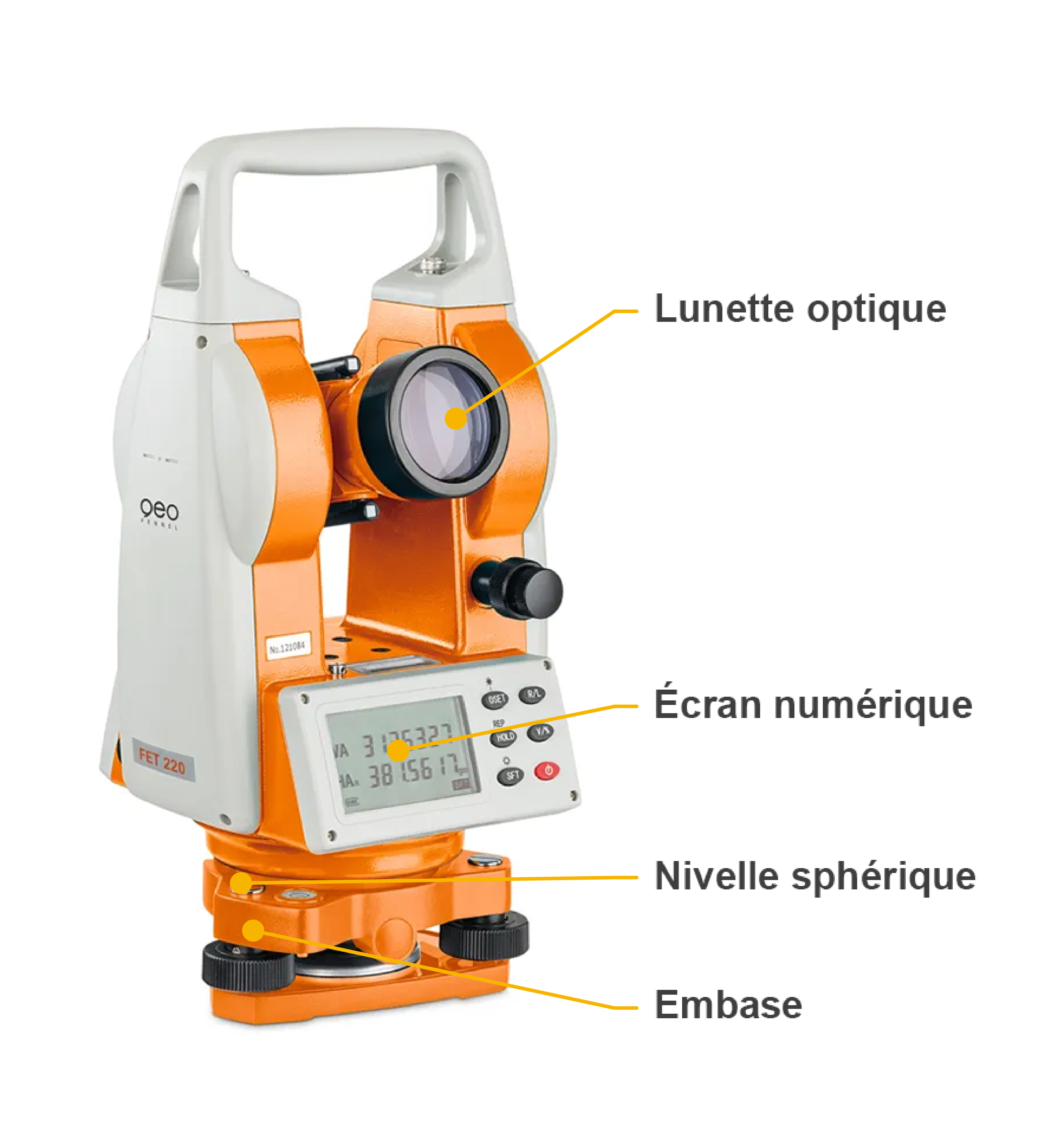

Les parties d’un théodolite
La lunette optique
La lunette optique constitue l’élément central du théodolite. C’est cet élément optique qui va permettre de viser le point de référence avec une très grande précision. Cette lunette pivote autour des axes horizontaux et verticaux afin de prendre les mesures avec exactitude dans toutes les directions.
Les axes de rotation
Les axes de rotations sont ceux autour desquels la lunette pivote et sont donc essentiels dans l’utilisation du théodolite. L’axe horizontal est celui qui souvent est directement relié au trépied et permettra d’explorer l’horizontalité grâce à une rotation sur 360 degrés. L’axe vertical est lui relié à la lunette et va être ajusté en fonction de la cible. Les deux axes sont donc interactifs pour permettre une prise de mesure angulaire optimale dans toutes les directions avec précision.
Les cercles gradués
Les axes de rotation sont entourés par les cercles gradués en degrés et en minutes. Ces cercles permettent une lecture directe des angles. Les modèles plus récents et généralement électroniques sont équipés de capteurs qui remplacent ces cercles. Ils permettent une lecture et un enregistrement encore plus précis et donc plus efficace.
Le système de nivellement
Le système de nivellement est composé d’un niveau à bulle. Il permet donc de s’assurer que l’appareil est parfaitement installé sur le terrain avant même de commencer à prendre les mesures. Ce système est essentiel pour garantir la fiabilité des données collectées.
Pour conclure, chaque composant du théodolite joue un rôle capital dans le fonctionnement de l’appareil. Tous permettent de garantir la fiabilité et l’exactitude des données récoltées. Tous ces éléments font de cet instrument un indispensable pour les professionnels de la construction et de la topographie.
Comment entretenir son théodolite de chantier
Il est primordial de bien entretenir son théodolite de chantier afin de garantir sa durabilité et sa fiabilité. Pour cela, il faut quotidiennement nettoyer l’appareil avec un chiffon doux et sec par exemple pour éliminer la poussière. Un chiffon légèrement humide peut être utilisé pour nettoyer les lentilles sans les rayer.
Il est aussi très important d’éviter au maximum l’exposition à l’humidité. Le théodolite est composé de matériaux électroniques sensibles à l’eau et à l’humidité. Si l’appareil est exposé trop longtemps, l’eau va s’infiltrer et créer des dysfonctionnements. Si le théodolite est utilisé en extérieur, il faudra faire au maximum pour le garder au sec.
Il est conseillé d’utiliser l’appareil au moins une fois par an. Cela permet de vérifier que le calibrage reste précis. Une fréquence d’utilisation trop faible peut dérégler l’instrument et donc impacter son exactitude.
Enfin, la manière dont le théodolite va être stocké joue un rôle important dans sa préservation. Un endroit sec, propre, loin de la poussière est fortement conseillé. Le conserver dans son étui de protection est aussi primordial afin d’éviter les éventuels chocs accidentels qui pourraient arriver.
L'importance des accessoires en topographie
Lors de l'utilisation du théodolite sur le chantier, il est important de s'équiper des bons accessoires pour s'assurer de la fiabilité des résultats.
Le trépied
Bien qu'il ne soit pas intégré directement avec le théodolite, le trépied en aluminium est un accessoire indispensable dans la prise de mesure d’angle. Son rôle est majeur, car il sert de base stable à l’appareil. Grâce à sa robustesse, l’installation du théodolite sera facilitée et va garantir la fiabilité des données récoltées. Une mauvaise installation sur le trépied biaise automatiquement les résultats.
La mire télescopique
La mire télescopique est également un accessoire essentiel à l'utilisation du théodolite. Elle permet de relever avec fiabilité les différences de niveaux, faciliter l'implantation de structure ou encore travailler sur des chantiers de terrassement. Elle facilite grandement la lecture directe des hauteurs de terrain. Il suffit de la positionner verticalement sur le point à mesurer, puis de la viser avec la lunette optique de chantier ou bien le théodolite et enfin de lire le résultat.
Le niveau optique professionnel
Dans certains cas, lorsqu'un projet de construction ne nécessite que des travaux sur l'altitude, le nivellement à l'horizontal notamment, un niveau optique automatique peut suffire. Cet outil de mesure pour s'avérer être suffisant et plus adapté sur le chantier. Il sert principalement à relever les niveaux et les hauteurs afin de s'assurer du nivellement d'une structure ou d'un terrain, par exemple. À l'inverse du théodolite, il ne va pas mesurer les angles. Il est plus léger et plus petit donc plus facile à transporter et aussi à mettre en station avant utilisation.
Il est primordial de choisir les bons équipements pour obtenir des résultats fiables en topographie. Ces accessoires vous permettront de gagner en efficacité et garantiront le succès de vos implantations.
Consignes de sécurité du théodolite
Afin de vous assurer de la longévité de vie de votre appareil théodolite, il est essentiel de suivre certaines consignes de sécurité. Il vous faudra toujours utiliser l'instrument conformément aux prescriptions :
Pour commencer, après une utilisation sous la pluie ou si l'outil est entré en contact avec de l'humidité, il vous faudra sécher minutieusement le théodolite avant de le ranger, il ne faut jamais stocker l'appareil s'il est humide dans son coffret.
Il est déconseillé de prendre une visée à travers une vitre ou après un choc important. Dans le cas où le théodolite serait confronté à de forts changements de température, il est fortement recommandé de laisser un temps d'adaptation au nouvel environnement avant de réutiliser l'appareil.
Veillez également à l'utilisation de l'instrument à proximité d'objets électromagnétiques, ils peuvent perturber les relevés.
Pour le théodolite équipé d'un viseur laser, ne surtout pas regarder le faisceau ou le pointer sur une personne, cela provoquerait des risques oculaires importants. Enfin, en cas de panne, il est recommandé de se rendre chez un réparateur et de ne jamais ouvrir vous-même le boîtier du théodolite.
Différence entre théodolite et station totale
Le théodolite et la station totale sont tous deux des outils indispensables sur les chantiers, cependant, ils n’ont pas exactement la même fonction. La station totale va comme le théodolite mesurer les angles horizontaux et verticaux avec une grande fiabilité. Elle va aussi combiner les fonctions d’un télémètre électronique pour aussi mesurer les distances. Ces données sont collectées de manière automatique, ce qui facilite grandement le traitement des relevés.
La station totale offre plus de fonctionnalités et va permettre de réaliser des relevés plus complets et de faciliter l’utilisation sur chantier.
