Qu'est-ce qu'une solution de désenfumage ?
Un système de désenfumage est un élément essentiel lorsqu'il s'agit de sécuriser les bâtiments. En effet, ces systèmes sont des solutions visant à contrôler la propagation des fumées ainsi que de la chaleur en cas d'incendie.
Les exutoires de fumées ont trois grands rôles : premièrement, maintenir un espace respirable pour les occupants des bâtiments, favoriser l'évacuation des personnes le plus facilement possible et, enfin, faciliter l'intervention des secours pour contrôler l'incendie.
Ces systèmes sont encadrés légalement, notamment les domaines d'application et d'installation ainsi que les dimensions des lanterneaux en toiture. Ils constituent un dispositif indispensable dans la gestion de sinistre incendie et permet de garantir la sécurité des personnes occupant les locaux concernés.
Les différents types de désenfumage naturel
Les exutoires de fumées
Il existe différents types de lanterneaux pour évacuer les fumées dans le cadre du désenfumage naturel pour sécuriser vos bâtiments. Le désenfumage naturel consiste à guider naturellement la fumée en hauteur vers des lanterneaux installés sur la toiture. Le système d'ouverture de ces trappes se décline de trois manières.
Premièrement, une ouverture mécanique permet une ouverture automatique par le biais d'un treuil mécanique. Ce système repose sur un câble en acier installé autour d'une manivelle. Le câble est maintenu grâce à un fusible thermique qui va tenir en tension le câble lorsque le lieu est en condition normale. En cas d'incendie, le fusible va fondre et donc libérer la tension du câble permettant ainsi l'ouverture de la trappe. L'avantage de cette option est qu'elle ne nécessite aucune alimentation extérieure, elle est fiable à 100% et est facile à entretenir.
Deuxièmement, la trappe peut être installée avec un système d'ouverture électrique, conçu avec des vérins électriques 230V. Lorsque le système d'alarme incendie se déclenche, ou bien à l'aide d'un bouton manuel, le vérin à moteur va se déployer afin d'ouvrir la trappe rapidement. Le système est équipé d'un dispositif permettant l'arrêt optimal de l'ouverture. Une batterie de secours ainsi qu'un mécanisme de verrouillage manuel sont installés pour garantir l'utilisation de la trappe dans tous les cas.
Enfin, la solution du dispositif pneumatique, alimenté via une cartouche de CO2 stocké dans une bouteille intégrée. En cas d'incendie détecté, une vanne s'ouvre permettant de libérer le gaz présent dans le vérin, ce qui va faire pivoter ou relever le lanterneau très rapidement. Cette solution autonome ne nécessite aucune alimentation, ce qui garantit son fonctionnement même en cas de coupure de courant.
Les écrans de cantonnement
Dans le cadre du désenfumage naturel, il existe l'option de l'écran de cantonnement, ce sont des rideaux qui peuvent être en toile, en verre ou en acier, qui sont installés en toiture. Ces rideaux permettent de créer des cantons dans les bâtiments afin de limiter que les fumées ne se propagent. En cantonnant les fumées à une zone précise, les écrans de cantonnement en tissu de verre sont une solution idéale à combiner avec des exutoires en toiture.

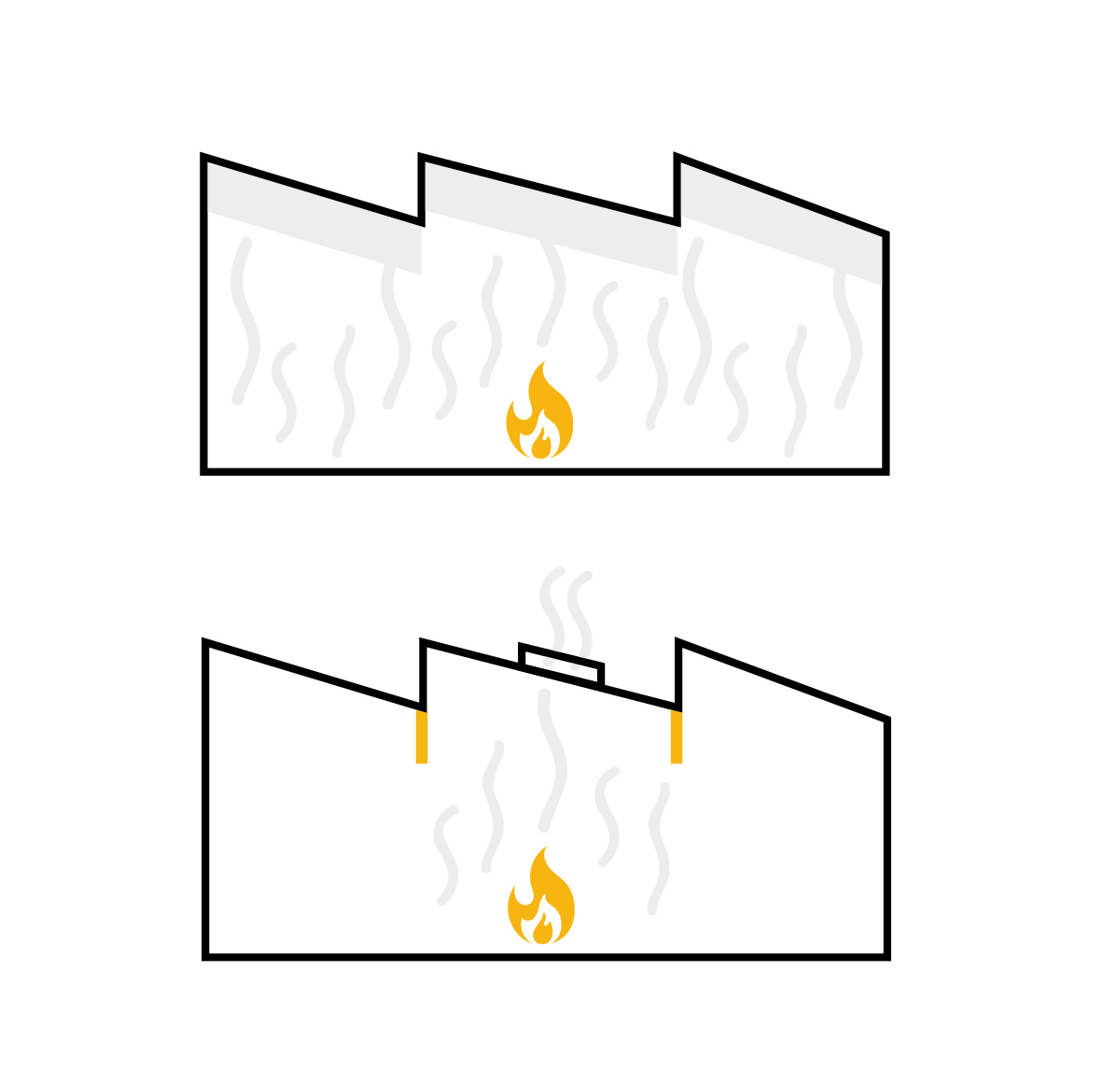

Sans solution de désenfumage (lanterneaux / écrans)
Avec solution de désenfumage (lanterneaux / écrans)
Applications des solutions de désenfumage
Les bâtiments industriels et commerciaux
Dans le cadre des bâtiments industriels et commerciaux, l'installation de trappes de désenfumage en toiture est indispensable afin de garantir la sécurité des occupants en cas d'incident. En effet, par leur grande surface et hauteur importante, ces infrastructures sont des lieux propices à la propagation des fumées pouvant causer de graves dommages. C'est pour cette raison qu'ils sont particulièrement soumis à des normes strictes.
Notamment la norme NF S 61-937-1 ainsi que les prescriptions des règles APSAD R17. Ces règles encadrent notamment les dimensions des trappes en fonction de la surface que ces dernières doivent couvrir. Tout comme dans les écrans de cantonnement, les lanterneaux de désenfumage sont installés par cantons. Pour en savoir plus sur le calcul à effectuer pour créer les cantons de désenfumage, n'hésitez pas à consulter notre blog sur la réglementation des cantons en ERP.
Les ERP (établissements recevant du public)
Les établissements recevant du public sont particulièrement touchés par la question du désenfumage. Effectivement, ces structures doivent suivre une réglementation stricte dans le cadre de la sécurité incendie. Ces bâtiments ont l'obligation d'installer des solutions d'évacuation des fumées pour faciliter l'évacuation des visiteurs en cas de sinistre.
C'est l'arrêté du 25 juin 1980 sur le Règlement de sécurité contre l'incendie des ERP qui régit le désenfumage naturel de ces infrastructures. Le nombre de lanterneaux ainsi que les dimensions de ces trappes dépendent en partie de catégorie à laquelle appartient l'établissement ainsi que son type d'activité (salle de cinéma, centre commercial, école ...).
La hauteur sous plafond est également un élément à considérer, par exemple, la surface utile d'extraction doit correspondre à au moins 1/100e de la surface totale du volume à désenfumer. Autrement dit, il faut 1 m² d'exutoire pour 100 m² de surface au sol. Ceci est un chiffre à titre indicatif, mais peut varier en fonction de risque ou contrainte spécifiques. La répartition des trappes est aussi encadrée, elle doit être homogène afin de couvrir tous les espaces du bâtiment.
Les bâtiments d'habitation et copropriété
Les infrastructures d'habitation collective ainsi que les copropriétés sont dans l'obligation de se munir de solutions de désenfumage naturel. Leur utilisation principale est de sécuriser les lieux communs comme les cages d'escalier en cas d'incendie.
Les normes et obligations des copropriétés sont encadrées par un arrêté du 31 janvier 1986 dans le Règlement de sécurité incendie des bâtiments d'habitation. Cet arrêté mentionne principalement les cages d'escalier qui doivent obligatoirement être équipées d'un système d'évacuation des fumées en toiture. La surface minimale d'évacuation doit être d'au moins 1 m² par cage d'escalier, quelle que soit la surface du bâtiment. Ce chiffre reste à titre indicatif et peut varier selon des conditions spécifiques.
Les trappes de toit doivent impérativement pouvoir s'ouvrir de manière automatique grâce à un système de détection de fumée ou câble thermique, mais également manuellement en cas de problème sur le système automatique.
Bien choisir sa solution
Afin de bien choisir l'option correspondant à votre projet, cette décision dépendra avant tout de la configuration du bâtiment ainsi que de son activité (habitation collective, ERP, entrepôt ou atelier de production).
Tout d'abord, les dimensions obligatoires changent en fonction des normes applicables, elles varient entre 1 m² dans les cages d'escaliers d'habitation collectives et 2 à 3% de la surface totale du bâtiment dans le cas notamment des infrastructures industrielles.
De plus, le choix de l'asservissement à installer va dépendre des contraintes existantes sur votre site. Premièrement, l'ouverture par treuil mécanique est une solution économique et autonome qui ne nécessite pas d'installation complexe, elle sera donc idéale pour les petites surfaces. Deuxièmement, l'option pneumatique est un dispositif très réactif et fiable qui sera très performant pour évacuer les fumées dans de grandes surfaces comme des entrepôts. Enfin, l'ouverture électrique est l'option la plus coûteuse, car c'est un système plus élaboré et performant. Il sera parfait pour les grands ERP, les bâtiments modernes ou complexes, où les options centralisées et automatisées sont recherchées.
Aussi, le choix de l'épaisseur du remplissage des lanterneaux dépend de vos besoins en isolation thermique. En effet, l'option standard de 10 mm d'épaisseur n'offre pas la meilleure isolation. Alors que, le remplissage en PCA 16 mm vous offre une isolation thermique performante et vous permettra d'économiser en dépenses énergétiques. Dans tous les cas, les lanterneaux de désenfumage garantissent, tout comme notre gamme de lanterneaux pour éclairage zénithal, un apport en lumière naturelle important, réduisant ainsi vos besoins en lumière artificielle et donc en électricité.
Maintenance et entretien des lanterneaux de désenfumage
Afin de vous assurer de leur bon fonctionnement en cas de besoin d'ouverture des lanterneaux, il est nécessaire de bien les entretenir et de vérifier leur état régulièrement.
Tout d'abord, un contrôle annuel est fortement recommandé, pour cela, vous devez faire appel à un spécialiste qualifié du désenfumage dans le but d'examiner toutes les parties du système des lanterneaux de désenfumage.
L'entretien des trappes concerne en premier lieu l'asservissement qui permet l'ouverture de l'exutoire. Il s'agit de vérifier les fusibles pour l'asservissement mécanique, la pression de cartouche de et l'étanchéité dans le cas du système pneumatique ou du bon fonctionnement des détecteurs pour la version électrique.
Deuxièmement, il faudra contrôler l'état des costières ainsi que les joints d'étanchéité du lanterneau. Vérifiez aussi l'état du remplissage en PCA, il faut qu'il n'y ait aucun impact ou rayures trop importantes.
Bien entretenir vos lanterneaux est nécessaire afin d'assurer la sécurité aux occupants de vos bâtiments. Cela permet aussi de prolonger leur durée de vie et de s'assurer de la performance des dispositifs autant pour les incendies que pour l'isolation.
Systèmes de mise en conformité des locaux
Lors de la mise en conformité dans le cadre d'une rénovation de bâtiment par exemple, plusieurs aspects sont à considérer pour remplacer d'anciens exutoires de fumées. Les lanterneaux à costière coiffante sont spécialement conçus pour s'installer sur des emplacements existants.
La costière coiffante s'adapte directement sur l'ancienne costière sans avoir à engendrer de gros travaux en toiture. C'est une solution efficace qui permet de remplacer facilement les solutions de désenfumage tout en respectant les normes en vigueur.
