Qu'est-ce qu'un écran de cantonnement ?
Les écrans de cantonnements sont des panneaux utilisés dans certains types de bâtiment afin de séparer les espaces et limiter la propagation des fumées et de la chaleur. Ces écrans sont des solutions utiles pour renforcer le désenfumage naturel des espaces en cas d'incendie.
Il s'agit d'un écran placé verticalement sous la toiture et qui va naturellement délimiter des zones en différents cantons. Le principe est de canaliser simplement et efficacement la fumée dans une zone bien précise. Plusieurs raisons peuvent être évoquées pour utiliser des solutions de cantonnements.
La première concerne l'évacuation des personnes ainsi que le fait de faciliter l'intervention des pompiers. En effet, lorsque les fumées se propagent dans un espace, il est difficile de voir et donc de se déplacer pour sortir. De même, cela rend compliqué pour les secours d'intervenir et d'évacuer le bâtiment. Grâce aux écrans, une seule partie de la structure sera impactée, facilitant ainsi la circulation.
Dans un deuxième temps, cela permet de n'atteindre qu'une seule zone de la toiture et donc de réduire les risques d'effondrement total du toit.
Ils sont utilisés dans différents types de structures dans lesquelles les risques de propagation des fumées sont importants. Les établissements recevant du public et des travailleurs (ERP et ERT), sont les bâtiments les plus concernés par l'installation d'écrans de cantonnement. Ils seront principalement indispensables pour les ateliers de productions, les entrepôts, les grands magasins, les aéroports ou encore les centres commerciaux.
Fonctionnement du cantonnement des fumées

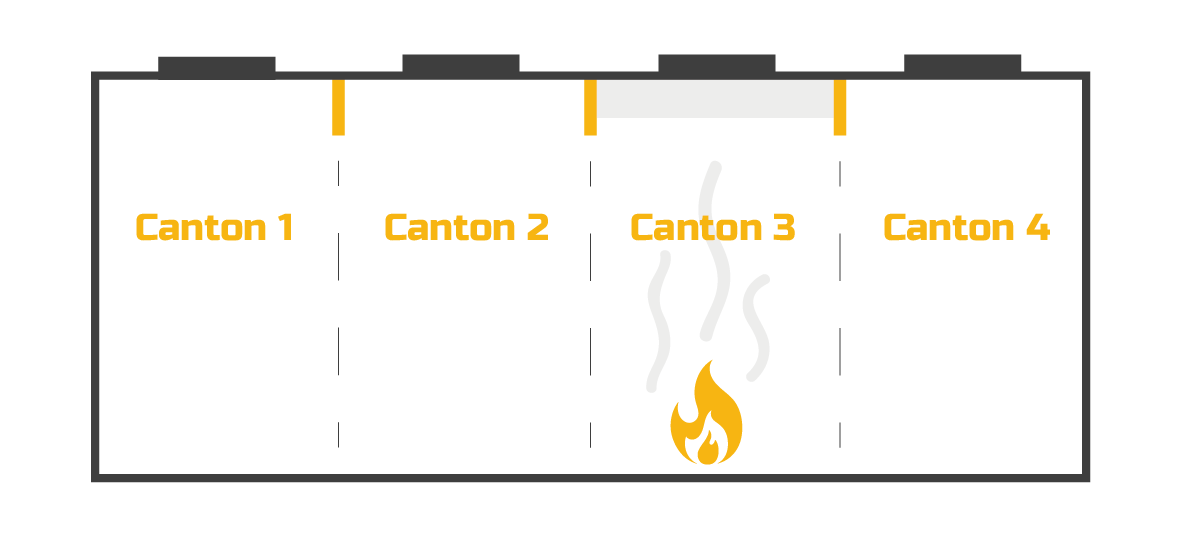

Le fonctionnement et la mise en pratique des écrans de cantonnement des fumées est simple. Il s'agit de diviser les parties d'un local sous forme de canton. Lorsqu'un incendie se déclenche dans un canton précis, les fumées dégagées par le feu vont se cantonner à la zone délimitée, limitant ainsi la propagation dans tout le bâtiment.

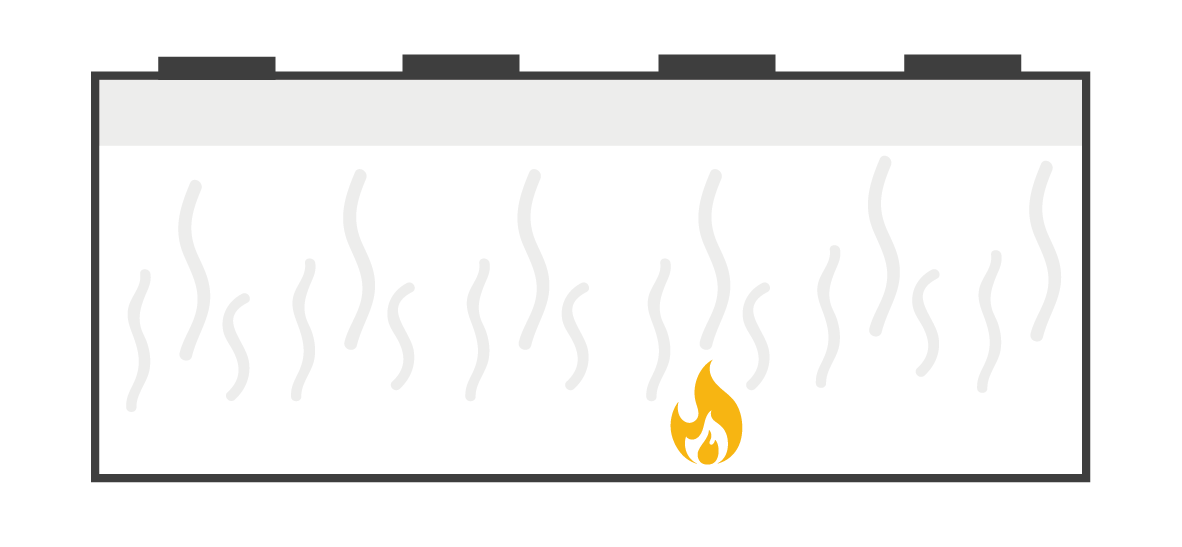

Sans écran de cantonnement
Avec solution de désenfumage
Le principe premier des écrans de cantonnement combiné à des exutoires de fumées en toiture est de protéger les personnes présentes dans les locaux face aux risques d'incendie.
Afin de répondre aux besoins spécifiques de tous types d'établissement, nous proposons des écrans sur mesure standards, mais également des écrans de cantonnement pour toit double pente tous en tissu.
Réglementation des écrans de cantonnement
Réglementation du désenfumage en ERP
Puisqu'il s'agit de sécuriser les grands bâtiments contre les incendies, les écrans de cantonnements sont réglementés et obligatoires pour certaines structures.
En effet, les constructions d'une superficie supérieure à 2000 m² ou de plus de 60 mètres de long ont l'obligation de s'équiper de solution de désenfumage. De ce fait, les panneaux de désenfumage ne peuvent pas dépasser les 60 mètres de longueur. De plus, chaque canton doit couvrir une superficie minimale de 1000 m² et maximale de 1600 m².
D'autre part, les cantons de désenfumages doivent aussi respecter des normes concernant la résistance au feu. Tout ce qui relate de la performance de résistance au feu des écrans de cantonnements est régie par la norme européenne NF EN 12101- 1 ainsi que la norme française NFS 61 937-1.
Hauteur écran de cantonnement réglementation
Le choix des dimensions et plus spécialement de la hauteur des écrans de cantonnement est un aspect essentiel qui va directement impacter l'efficacité du désenfumage. Cela s'applique d'autant plus aux établissements recevant du public (ERP) et aux établissements recevant des travailleurs (ERT).
C'est pour cette raison que le calcul du format des solutions de cantonnement est aussi réglementé afin d'assurer sa performance et donc la sécurité des occupants, visiteurs ou travailleurs.
Tout d'abord, la hauteur libre de fumée, qui correspond à la zone non enfumée qui se trouve sous les écrans de cantonnement, est un facteur essentiel. Cette hauteur libre doit être au moins égale ou supérieure à la moitié de la hauteur de référence. La hauteur de référence correspond à la hauteur sous plafond, c'est-à-dire la moyenne entre le point le plus bas et le point le plus haut du plafond, toujours mesuré depuis le sol.
Par exemple, si le point du plafond le plus bas d'un bâtiment est à 6 mètres et le plus haut est à 10 mètres, la hauteur de référence = (6+10)/2 = 8 mètres.
D'après la hauteur de référence, on détermine l'épaisseur de la couche de fumée, correspondant à la distance entre le plafond et la surface inférieure de la fumée qui détermine la hauteur à laquelle les écrans doivent être placés.
Si la hauteur de référence est inférieure ou égale à 8 mètres, alors l'épaisseur de la couche de fumée doit faire au moins 25% de cette hauteur de référence. Autrement dit que si la hauteur de référence est de 6 mètres, alors l'écran de cantonnement devrait faire au moins 1,5 mètre de large.
En revanche, si la hauteur de référence est supérieure à 8 mètres, alors l'épaisseur de la couche de fumée devra faire être minimum 2 mètres de large.
La hauteur libre de fumée se trouvant sous les écrans de cantonnement ne doit jamais être inférieur à 1,80 mètre afin de ne pas encombrer l'espace et donc faciliter l'intervention des secours en cas d'incendie.
Il n'y a pas seulement la largeur des volets de cantonnement qui est réglementée, la longueur aussi doit suivre certaines règles. En effet, les cantons de désenfumage ne doivent pas dépasser les 60 mètres de long, de ce fait les écrans ne pourront pas être plus longs que 60 mètres.
Nos écrans de cantonnement pour ERP et ERT, grâce à leur conception sur mesure, s'adaptent à toutes les structures et tous les projets de mise aux normes de vos locaux.
Le classement au feu français
Le principal aspect à considérer lorsque l'on parle de résistance au feu concerne la combustibilité ainsi que l'inflammabilité des matières et des produits. Dans ce cadre-là, les normes qui s'appliquent aux produits résistants au feu ont réparti les produits en 5 classes différentes allant de M0 à M4. L'aspect incombustible d'un produit veut dire que ce dernier n'alimente pas le feu.
L'écran de cantonnement fixe que nous proposons se classe M0 en résistance au feu, pour comprendre ce que cela signifie, voici un tableau décrivant les différentes catégories.
| Classe M |
Comportement au feu |
| M0 |
incombustible |
| M1 |
non inflammable |
| M2 |
difficilement inflammable |
| M3 |
moyennement inflammable |
| M4 |
facilement inflammable |
L'obligation des écrans de cantonnements est d'être classé au minimum M1 ou M0. Tous les écrans de notre gamme sont classés M0 et sont donc totalement incombustibles, ils n'alimenteront donc pas le feu.
Le classement au feu européen
De plus, l'Euroclasse est un système de norme qui permet également de classer les produits en fonction de leur réaction au feu et s'applique notamment aux panneaux de cantonnements. Ils sont classés de A1 (meilleure résistance) à F (plus faible résistance). Cette norme se décline aussi sous forme de deux critères supplémentaires étant s (smoke) qui correspond à la fumée que dégage le produit au contact feu allant de s1 à s3, et d (droplets) reflétant le fait que le produit créait des gouttelettes pouvant s'enflammer allant de d0 à d2.
Voici un tableau illustrant les différents critères de la norme européenne Euroclasse.
|
Classe |
Combustibilité |
Fumée (s) |
Gouttelettes (d) |
| A1 |
Incombustible |
s1 | d0 |
| A2 |
Très faible combustibilité |
s1/s2 | d0/d1 |
| B |
Faible combustibilité |
s1 à s3 | d0 à d2 |
| C à F |
Moyenne combustibilité |
Variable | Variable |
Dans le cas de la réglementation du cantonnement des fumées, la classe recommandée pour utiliser le produit doit au moins être A2-s1,d0. Les panneaux que nous proposons répondent à ce classement et sont donc incombustibles et sécurisés.
Installation de l'écran de cantonnement textile
L'installation des écrans de cantonnement peut être réalisée par un poseur indépendant ou directement par vos soins.
Poser un écran de cantonnement est simple, cependant, elle doit être faite avec soin pour assurer sa performance, son efficacité ainsi que sa sécurité. Les écrans fixes de cantonnement peuvent être installés sur tous types de charpente, qu'elle soit en bois, en métal, en béton ou encore mixte.
Par leur conception en tissu de verre, les écrans sont légers et ne pèsent donc pas sur les structures. Leur souplesse permet également de s'adapter aux toitures en laissant passer des ponts roulants, des gaines de ventilation et autres obstacles, grâce à leur souplesse.
Tout d'abord, il s'agit de fixer la cornière sur la structure de la charpente.
Ensuite, installer l'écran de cantonnement et positionner le boulon en partie supérieur du volet.
Enfin, installer la barre de lestage en partie inférieure de l'écran afin de garantir sa stabilité.
Il est aussi recommandé de fixer l'écran de cantonnement sur les parties latérales de la plateforme, cela renforce la sécurité d'installation.
