L’installation d’un panneau de signalisation peut se faire sur la voie publique comme sur la voie privée (parking d’entreprise par exemple). La réglementation dont nous allons parler dans cet article ne concerne que la voie publique. Globalement, sur voie privée, vous n’êtes soumis à aucune règle à respecter. Cependant, certaines astuces et tutos que nous allons donner vous seront très utiles.
En effet, sur la voie publique, il y a des règles à respecter. Vous avez déjà pu en apprendre davantage quant à la taille et à la classe de la signalisation permanente à choisir dans notre article de blog sur la taille des panneaux permanents et notre article de blog sur la classe des panneaux de signalisation permanente. Dans cet article, nous parlerons plus en détail de l’installation du panneau, quelles sont les réglementations à respecter et quelles sont les étapes à suivre.
Installer le panneau sur son support
La hauteur d’installation d’un panneau de signalisation
Lorsqu’il est installé dans sur l’espace public, le panneau routier doit être à une hauteur minimale pour que les passants ne se blessent pas en marchant sur les trottoirs, places, parcs, etc.
Cette hauteur est de :
- 2,3 mètres en agglomération
- 1 mètre hors agglomération
C'est-à-dire que le point le plus bas du panneau de signalisation doit se situer à minimum 2,3 mètres du sol en agglomération et 1 mètre hors agglomération.
Afin de pouvoir respecter cela, vous devez donc adapter la hauteur de votre poteau de signalisation.
Il y a aussi une distance à respecter entre le panneau et la chaussée. Voici la règle :
- 0,7 mètre entre l’extrémité du panneau et la chaussée
- En agglomération, un passage de minimum 1,4 mètre doit être laissé d’un côté ou de l’autre pour les personnes à mobilité réduite.
Fixer le panneau sur son support

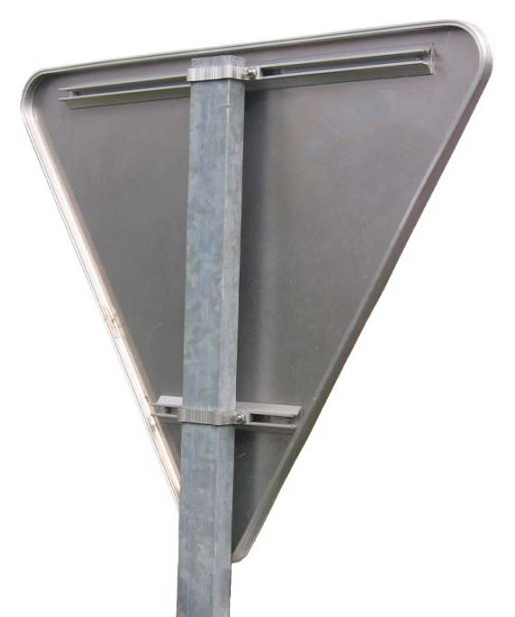

La fixation d’un panneau sur un poteau de signalisation (aussi appelé support ou mât) se fait de manière très simple grâce aux rails de fixation présents en son dos. En fonction de sa taille, il peut disposer d’un ou plusieurs rails.
Sur poteau standard
Prévoyez autant de brides de fixation que le panneau compte de rails. Ces brides doivent être adaptées au poteau sur lequel elles vont être placées. C'est-à-dire que pour un poteau 80 x 40 mm, vous devez sélectionner des brides de 80 x 40 mm.
Une fois cela fait :
- Placez votre panneau de signalisation à la bonne hauteur sur le poteau.
- Insérez la première vis à tête M8 ou M10 (fournie avec la bride) d’un côté du panneau et la deuxième vis de l’autre côté du panneau par rapport au poteau.
- Vissez le boulon et serrez-le.
- Réalisez cette opération pour chaque rail qu’il y a au dos du panneau.
Pour les grillages ou les portails, nous vous proposons le même système mais avec une bride plate.
Sur support non standard
Il est très régulier que les panneaux doivent être installés sur des supports non conventionnels et avec des diamètres ou des dimensions inhabituels (comme les lampadaires par exemple). Sur cela, les brides de fixation ne fonctionnent pas.
Dans ce cas, vous pouvez utiliser du feuillard avec une bride et une chape spécifique.
Retrouvez ci-dessous notre vidéo d’installation d’un panneau grâce à du feuillard.
Sceller le poteau de signalisation
Il existe diverses méthodes pour installer un poteau de signalisation. Cependant, avant cela, il faut être sûr d’être équipé du bon matériel, car il existe une réglementation à suivre sur le choix du support et sur le massif béton à réaliser.
Le type de support à choisir
Pour savoir quel support choisir, il faut calculer une donnée qu’on appelle le moment. Ci-dessous,
retrouvez la méthode de calcul du moment. Ensuite, votre poteau doit avoir un « moment admissible » supérieur au moment calculé. Pour les installations classiques, il existe 3 types de mâts : MA, MB ou MC.
Voici la méthode de calcul : Moment = surface du ou des panneaux x (Hauteur sous panneau en m + (Hauteur totale des panneaux en m/2) x 130
130 est un référentiel simplifié. Pour les zones venteuses prendre 160.
Exemple pour un panneau b1 sens interdit de diamètre 650 mm installé à 2,3 mètres de haut :
- Surface = 0,33
- Hauteur sous panneau = 2,3
- Hauteur totale des panneaux = 0,65
- Moment calculé = 113
Voici un tableau simplifié des classes de mât à choisir en fonction du moment calculé pour votre installation :
Moment calculé | Classe du support à choisir | Produit proposé |
< 150 | MA | |
< 380 | MB | |
< 515 | MC | Poteau Ø89 mm en aluminium |
Dans cet article de blog, nous nous arrêtons à la classe de poteau MC par souci de simplicité. Si le moment de votre installation est supérieur à 515, contactez-nous.
Pour notre exemple, il faudrait donc choisir un poteau rond de diamètre 60 mm ou un poteau rectangulaire 80 x 40 mm.
Découvrez toute notre gamme de poteaux, brides et accessoires pour panneaux de signalisation.
Le massif béton
Le massif béton qui est coulé dans le sol et qui va accueillir le poteau de signalisation doit lui aussi respecter certaines normes. En fonction du type de sol sur lequel il va être réalisé et du type de support qu’il va accueillir sa taille doit varier.
On distingue donc deux types de sols :
- Les sol médiocres : remblayés aux compactage incertain ou très compressibles (vase, tourbe, etc.). La pression de ces sols se situe entre 1 et 5 bars.
- Les sols sains : naturellement en place (sable, limon, marne) ou remblayés avec un compactage qualitatif. Ces sols ont une pression allant de 5 à 25 bars.
Voici un tableau récapitulatif du massif béton à réaliser en prenant en compte ces deux paramètres :
Moment admissible du support | Sol médiocre | Sol sain |
MA (<150) |
0,4 x 0,4 x 0,4 m |
|
MB (<380) | 0,5 x 0,5 x 0,5 m |
0,4 x 0,4 x 0,4 m |
MC (<515) | 0,6 x 0,6 x 0,65 m | 0,4 x 0,4 x 0,5 m |
Pour vos massifs béton, nous vous conseillons l’utilisation d’un mortier de scellement.
Les méthodes de scellement d’un poteau de signalisation
Le poteau peut être fixé de différentes manières. Vous trouverez ci-dessous les 3 principaux moyens de fixation pour un poteau.
Par scellement chimique
Dans un premier temps, il faut creuser au sol un trou de manière à accueillir environ 20 % du poteau. Puis, faire couler le béton dans le trou et installer le poteau directement dans le plot en béton. Les dimensions du plot varient en fonction de la nature du sol et du poteau à sceller.
Sur platine
Une platine est un accessoire de fixation pour tout type de poteau. C’est une plaque métallique trouée et soudée à un tube utilisé pour recevoir le panneau. La platine a la réputation d’être très résistante aux intempéries et aux températures. Les fourreaux à platine ou les platines doivent être fixés sur la dalle de béton grâce à des vis ou un tirefond. Pour un sol bitume ou meuble, il faut prévoir sous chaque platine, une dalle en béton pour éviter qu’avec la chaleur, le bitume se déforme et provoque une légère détérioration de votre installation. Pour un sol en béton, pour y fixer la platine, il faut que la chape ait une épaisseur supérieure à 15 cm.
Par fourreau
Un fourreau est un tube qu’il faut glisser dans le ciment afin de rendre amovible le poteau qui y sera installé. Ce moyen de fixation est très rapide, quelques minutes suffisent pour installer votre panneau.
