Les différentes dimensions de panneaux de signalisation

La taille du panneau routier est essentielle pour qu'il soit clair et visible par tous les usagers de la route.

Il existe pour chaque forme de panneau des dimensions et des règlementations spécifiques à respecter, comme le lieu d'implantation ou la hauteur du panneau par rapport à la chaussée.

En fonction de la forme du panneau (carré, losange, triangulaire, circulaire ou octogonale), il existe sept gammes de dimensions :

Tableau récapitulatif des gammes de panneaux de signalisation

Tableau récapitulatif des 7 gammes de panneaux routiers

Dimension "Miniature"

L'utilisation de cette taille est très exceptionnelle. Elle est exclusivement installée pour les tunnels et pour les cyclistes en agglomération.

Lorsque l'agencement est considérablement compliqué, ou bien que les dimensions des "petits" panneaux restent trop grandes, la gamme "miniature" peut être installée à la place.

Dimension "Petite"

Lorsqu'il y a des difficultés d'implantation de panneaux de taille "normale" à cause d'un trottoir de faible largeur, d'une rangée d'arbre trop proche de la voie de circulation, d'un tunnel ou d'une route montagneuse par exemple, il faut utiliser un panneau de petite taille.

Dimension "Normale"

Les panneaux de taille "normale" sont fréquemment installés sur la plupart des voies de circulation, excepté sur les autoroutes.

Dimension "Grande"

Cette taille est utilisée sur les routes à plus de deux voies et également sur quelques nationales qui possèdent deux voies destinées à cet effet.

Dimension "Très grande"

Sauf en cas d'incapacité technique d'implantation, les "très grandes" tailles sont installées sur les autoroutes.

Dimensions "Supérieure" et "Exceptionnelle"

Ces tailles sont destinées aux panneaux C et panneaux CE lorsqu'ils sont strictement consacrés à la présignalisation des aires annexes sur les autoroutes et sur les routes.

Il est important de noter que les panneaux de chantier routiers possèdent les mêmes gammes de dimensions que les panneaux routiers permanents.

Les tailles du panneau temporaire de travaux AK5

Différentes tailles du panneau temporaire travaux AK5

Comment installer un panneau routier de façon réglementaire ?

Installation, hauteur et position des panneaux de signalisation en agglomération

La hauteur réglementaire du bas d'un panneau est de 2,30 mètres.

De plus, le panneau ne doit pas incommoder la circulation des piétons et ne doit pas pouvoir être caché par un quelconque véhicule.

En agglomération, la distance entre la voie de circulation et le panneau doit être de 0,70 mètre.

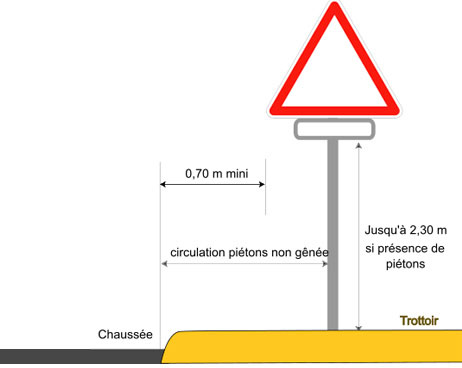

Schéma récapitulatif de l'implantation d'un panneau de signalisation en agglomération

Schéma récapitulatif de l'implantation d'un panneau de signalisation en agglomération

Installation, hauteur et position des panneaux de signalisation en campagne

La hauteur réglementaire du bas d'un panneau est de 1 mètre.

Il faut faire attention à prendre une longueur suffisante de poteau pour avoir 1 mètre entre le sol et le bas du panneau.

La distance entre le poteau et la voie de circulation doit être comprise entre 0,70 mètre (minimum) et 2 mètres (maximum).

Prise en compte du scellement du poteau

Attention, il faut toujours prévoir environ 50 cm de poteau en plus pour le scellement dans le sol.
